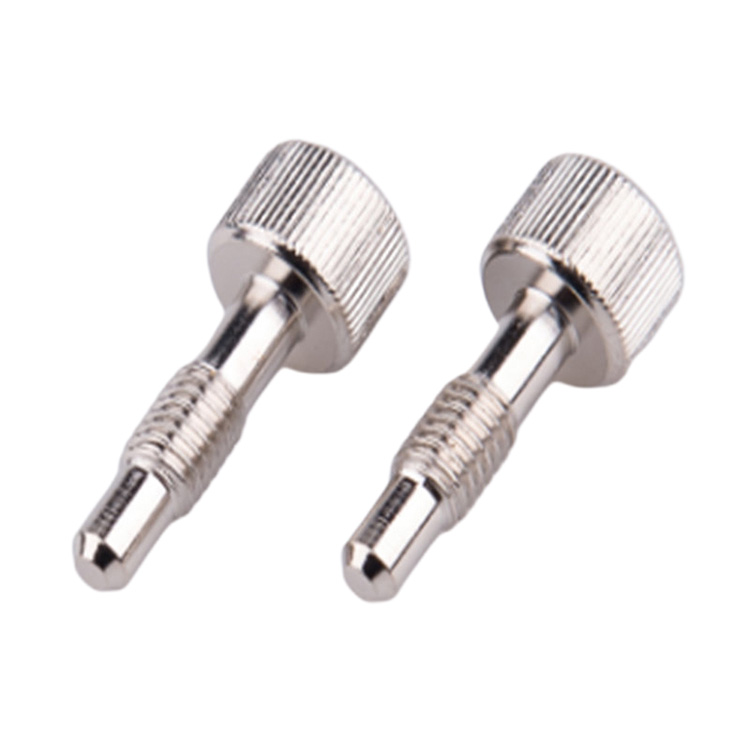

Śruba motylkowa z łbem płaskim Kąty pogłębiające — dlaczego 82° i 90° nie są wymienne

Kąt zagłębienia śruby skrzydełkowej z łbem płaskim jest jednym z najczęściej błędnie określonych wymiarów w zespołach elementów złącznych paneli, a mimo to jego konsekwencje są natychmiastowe i mierzalne. Śruby z łbem płaskim serii calowej są zgodne ze standardem dotyczącym kąta 82° (ASME B18.6.3), natomiast śruby metryczne z łbem płaskim są zgodne z normą 90° (ISO 7046 / DIN 965). Kiedy śruba i współpracujący z nią pogłębiacz są przycinane pod różnymi kątami, styk łożyska przesuwa się z zazębienia na całej powierzchni do wąskiej linii pierścieniowej — albo na zewnętrznym obrzeżu, albo na wewnętrznej gardzieli łba, w zależności od kierunku niedopasowania.

Kontakt liniowy zamiast powierzchniowego ma dwie bezpośrednie konsekwencje. Po pierwsze, efektywna powierzchnia mocowania zostaje zmniejszona aż o 70%, co oznacza, że ​​panel może przesuwać się w bok pod obciążeniem, które prawidłowo dobrany montaż byłby w stanie utrzymać nieruchomo. Po drugie, skupione naprężenie na linii styku przyspiesza lokalne odkształcenie zarówno łba śruby, jak i materiału panelu z łbem wpuszczanym – jest to szczególnie problematyczne w przypadku paneli aluminiowych, plastikowych lub cynkowych odlewanych ciśnieniowo, gdzie materiał jest bardziej miękki niż wkręt. W przypadku śrub skrzydełkowych, które są wielokrotnie otwierane i ponownie zamykane, odkształcenie to postępuje z każdym cyklem, ostatecznie powodując, że łeb jest wyraźnie wystawiony na powierzchnię panelu, nawet po całkowitym dokręceniu. Określenie kąta zagłębienia wyraźnie na rysunkach zamówienia — zamiast polegać na „standardowych” założeniach — całkowicie eliminuje ten tryb awarii.

Suzhou Anzhikou Hardware Technology Co., Ltd. obrabia pogłębiacze śrubowe z łbem płaskim przy użyciu centrów tokarskich CNC, które utrzymują kąt rozwarcia z dokładnością do ±0,5°, a pomiar optyczny w trakcie procesu potwierdza zgodność. W przypadku klientów dostarczających panele wyprodukowane według określonego standardu zespół inżynierów Anzhikou porówna specyfikację pogłębienia panelu przed rozpoczęciem produkcji, aby zapewnić pełną kompatybilność kątową.

Jak geometria przejścia łeb-chwyt wpływa na działanie śruby skrzydełkowej pod obciążeniem bocznym

W większości przypadków mocowania ręcznego śruby skrzydełkowe zakłada się, że przenoszą tylko osiowe obciążenia zaciskające. W praktyce na zespoły paneli często działają siły boczne wynikające z przenoszenia, różnicy rozszerzalności cieplnej pomiędzy panelem a obudową lub kołysania wywołanego wibracjami. Geometria przejścia łba w trzpień – promień zaokrąglenia lub podcięcie na połączeniu – określa, w jaki sposób śruba rozkłada te boczne naprężenia zginające i czy w tej strefie inicjuje się pękanie zmęczeniowe.

Ostre podcięcie na połączeniu łba z trzpieniem koncentruje naprężenia zginające w jednym przekroju i jest znanym miejscem inicjacji zmęczenia, szczególnie w śrubach ze stali nierdzewnej poddawanych cyklicznym obciążeniom. Duży promień zaokrąglenia — zwykle od 0,1 × do 0,15 × średnicy trzpienia — redystrybuuje gradient naprężeń na większą objętość materiału i znacznie wydłuża trwałość zmęczeniową. W przypadku śrub motylkowych z łbem płaskim listwa ta jest częściowo ukryta w panelu z łbem stożkowym, co oznacza, że ​​kontrola wzrokowa nie może potwierdzić jej obecności; należy go zweryfikować wymiarowo podczas kontroli przychodzącej przy użyciu projektora profilowego lub maszyny współrzędnościowej.

Szerokość powierzchni nośnej pod głowicą odgrywa również rolę w wytrzymałości na obciążenia boczne. Szersza powierzchnia nośna — płaski obszar pierścieniowy pomiędzy ścianką wgłębienia a trzonem — zwiększa dostępne ramię momentowe, aby oprzeć się kołysaniu, skutecznie usztywniając złącze przed przemieszczeniem kątowym. W przypadku śrub skrzydełkowych z łbem płaskim o małej średnicy (M3 i mniej lub #6 i mniej w rozmiarach calowych) ta powierzchnia nośna może być bardzo wąska, a określenie minimalnej szerokości łożyska oprócz kąta łba staje się ważne w przypadku zastosowań wymagających dużej liczby cykli lub narażonych na wibracje.

Ograniczenia momentu obrotowego dla śrub skrzydełkowych wkręcanych ręcznie — ustalanie realistycznych oczekiwanych sił mocowania

Stałym błędem projektowym w zespołach wykorzystujących śruby skrzydełkowe jest założenie, że moment obrotowy przyłożony palcem pozwoli uzyskać znaczące napięcie wstępne mocowania porównywalne z elementami złącznymi napędzanymi narzędziami. Badania ergonomii wykazały, że średni moment ściskający kciuka i palca wskazującego osoby dorosłej mieści się w zakresie od 0,3 do 0,9 N·m przy długotrwałej pracy, a wartości szczytowe sięgają 1,4 N·m w przypadku krótkotrwałego wysiłku na radełkowanych główkach. Dla porównania, standardowa śruba M4 dokręcona do 70% obciążenia próbnego wymaga około 2,8 N·m. Ta luka ma bezpośrednie konsekwencje dla projektowania połączeń.

Śruby skrzydełkowe nie powinny być głównym elementem zaciskającym w złączach, których przenoszenie obciążeń ścinających pomiędzy panelami opiera się na tarciu. Ich odpowiednią rolą jest utrzymywanie pozycji — utrzymywanie panelu pokrywy na współpracującej powierzchni, aby zapobiec grzechotaniu, utrzymywanie kompresji uszczelki EMI w jej zakresie roboczym lub zapobieganie otwieraniu się drzwi na zawiasach — a nie przenoszenie obciążenia strukturalnego. Kiedy projektanci określają śruby skrzydełkowe, oczekując, że będą mocować z taką samą niezawodnością jak dokręcona śruba maszynowa, w rezultacie powstają raporty terenowe dotyczące poluzowanych wibracji paneli, nieuszczelnionych uszczelek lub pokryw, które można przesunąć pod wpływem nacisku dłoni.

Poniższe wartości referencyjne pomagają w ustaleniu realistycznych parametrów projektowych podczas określania śrub z łbem płaskim w zespołach paneli:

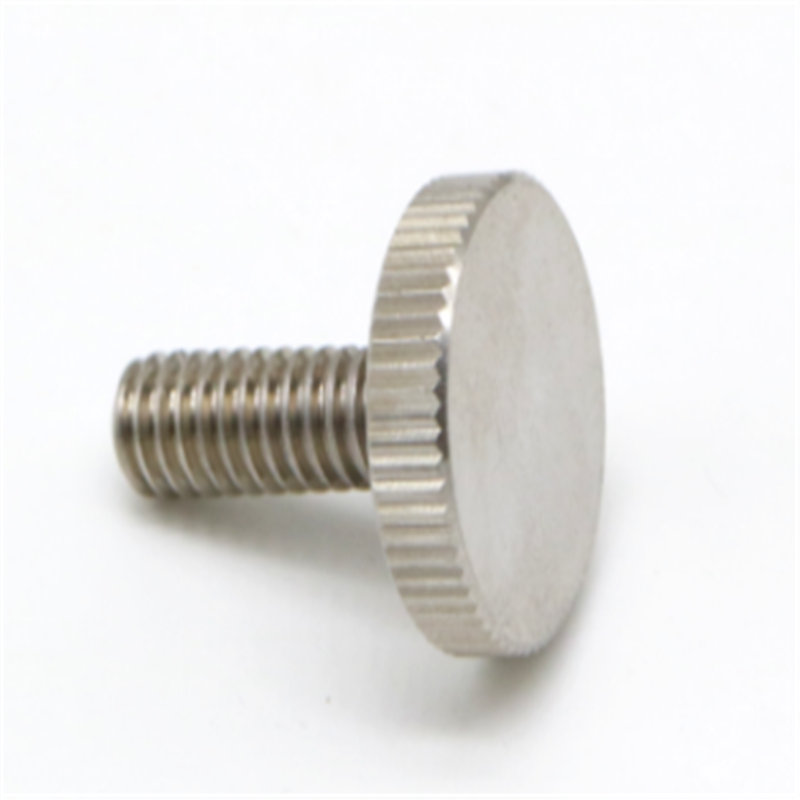

Wartości te zakładają radełkowaną główkę z odpowiednią powierzchnią chwytną. Gładka lub zużyta głowica zmniejsza osiągalny moment obrotowy o 30–50%, co w wielu zastosowaniach całkowicie wykracza poza funkcjonalne okno momentu obrotowego. Z tego powodu stan radełkowania jest specyfikacją istotną z punktu widzenia konserwacji, a nie tylko estetyczną, w przypadku śrub skrzydełkowych, które są często używane przez cały okres ich użytkowania.

Niestandardowe konfiguracje śrub skrzydełkowych z łbem płaskim i gdy uzasadnione jest zastosowanie oprzyrządowania niestandardowego

Standardowe katalogowe śruby skrzydełkowe z łbem płaskim obejmują dobrze zdefiniowany zakres rozmiarów, skoków gwintów i średnic łbów, ale ograniczenia konstrukcyjne produktu często wypychają zastosowania poza ten zakres. Większe średnice łbów zapewniające większy obszar chwytu, łby o zmniejszonym profilu umożliwiające prześwit w przypadku cienkich paneli, hybrydowe łby radełkowane i szczelinowe do napędu ręcznego i narzędziowego oraz niestandardowe długości chwytów dla określonych grubości zestawów paneli to typowe wymagania, których produkty katalogowe nie są w stanie spełnić. Zrozumienie, kiedy niestandardowe oprzyrządowanie jest ekonomicznie uzasadnione, a kiedy wystarczy pozycja katalogowa z adaptacją projektu, jest praktyczną decyzją zakupową, która wpływa zarówno na koszt jednostkowy, jak i czas realizacji.

Niestandardowe oprzyrządowanie do śrub z łbem płaskim z łbem zimnym staje się uzasadnione kosztowo, jeśli spełnione są następujące warunki:

• Roczny wolumen przekracza około 5 000–10 000 sztuk — poniżej tego progu koszt amortyzacji narzędzia na sztukę zazwyczaj przekracza premię zmodyfikowanej pozycji katalogowej lub alternatywy obrabianej CNC
• Niestandardowy wymiar dotyczy geometrii łba na zimno (średnica łba, wysokość łba, średnica zewnętrzna radełkowania), a nie elementów drugorzędnych — oprzyrządowanie do nacinania na zimno zwiększa stosunkowo niewielki koszt w porównaniu z oszczędnościami w przeliczeniu na sztukę w ujęciu objętościowym, podczas gdy dodatkowe elementy CNC można dodać do standardowego półwyrobu bez nowych matryc do nacinania
• Aplikacja ma zdefiniowany wieloletni horyzont produkcyjny — konstrukcje śrub skrzydełkowych w sprzęcie stojakowym, oprzyrządowaniu testowym i obudowach przemysłowych są zazwyczaj stabilne przez 5–10 lat, co zapewnia wystarczający czas na amortyzację inwestycji w oprzyrządowanie
• Wymogów funkcjonalnych nie można spełnić poprzez obróbkę końcową standardowego półwyrobu — jeśli ograniczeniem jest średnica łba, toczenie wtórne może otworzyć go na większą średnicę, ale nie może zwiększyć ilości materiału w półwyrobie walcowanym na zimno; nowa kość jest jedyną opcją

Firma Suzhou Anzhikou Hardware Technology Co., Ltd. zgromadziła ponad 20-letnie doświadczenie w dostosowywaniu śrub niestandardowych, współpracując z zespołem inżynierów składającym się z 10 specjalistów, którzy oceniają rysunki klientów w celu określenia najbardziej opłacalnej metody produkcji — niezależnie od tego, czy jest to zmodyfikowany standardowy półfabrykat, nowa matryca do tłoczenia na zimno czy część toczona CNC z pręta. Klientom eksportującym na rynki w Azji, Europie i Ameryce Północnej Anzhikou zapewnia również dokumentację zgodności wymiarowej dostosowaną do odpowiednich norm regionalnych, zmniejszając obciążenie własnych procesów kontroli przychodzących klientów.
