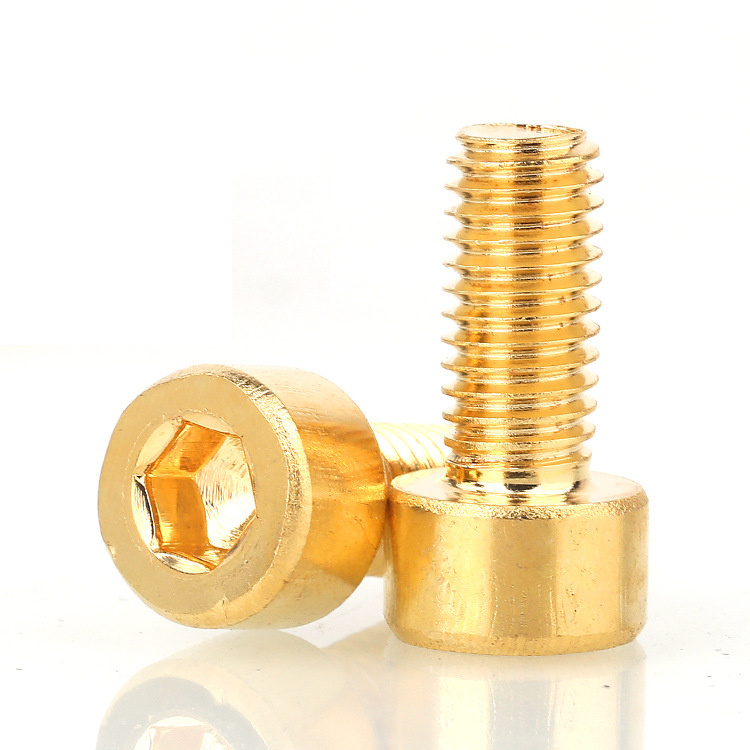

Śruby z łbem walcowym z gniazdem sześciokątnym : Profesjonalny przewodnik po wiedzy branżowej

Dlaczego profil główki kubkowej jest lepszy od głowic płaskich i płaskich w połączeniach o krytycznym znaczeniu dla zaciskania

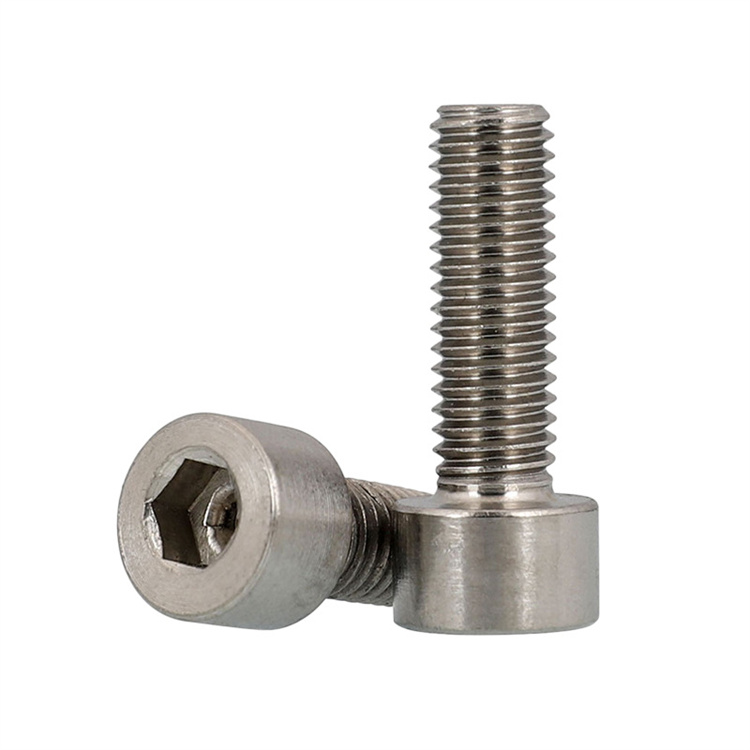

Cylindryczna geometria łba stożkowego śruby z łbem gniazdowym nie jest wyborem estetycznym — jest to funkcjonalna konstrukcja, która zapewnia wymiernie lepszą skuteczność mocowania w porównaniu z konfiguracjami z łbem stożkowym płaskim lub stożkowym w tym samym rozmiarze gwintu. Wysoki łeb o prostych bokach pozwala na znacznie większą średnicę powierzchni nośnej w stosunku do trzpienia śruby, co rozkłada siłę zaciskową na większą powierzchnię powierzchni złącza i zmniejsza nacisk powierzchniowy pod łbem. Ma to znaczenie w przypadku połączeń wykonanych z bardziej miękkich materiałów — stopów aluminium, tworzyw konstrukcyjnych, magnezu i laminatów kompozytowych — gdzie główka o mniejszej powierzchni nośnej wbijałaby się w powierzchnię pod wpływem powtarzających się cykli dokręcania, stopniowo zmniejszając napięcie wstępne i powodując relaksację złącza.

Sama wysokość główki ma bezpośredni wpływ na sztywność skrętną podczas montażu. Wysoka główka miseczkowa zapewnia większy kontakt narzędzia nasadowego ze ścianką boczną, poprawiając efektywność przenoszenia momentu obrotowego i zmniejszając ryzyko wysunięcia się krzywki, które jest problemem w przypadku płytszych profili główki. W przypadku precyzyjnych zespołów, w których docelowe obciążenie zacisku musi zostać osiągnięte niezawodnie przy użyciu narzędzi sterowanych momentem obrotowym – na przykład w przyrządach optycznych, sprzęcie półprzewodnikowym i urządzeniach medycznych – spójne połączenie gniazda śruby z łbem walcowym zmniejsza rozrzut momentu obrotowego do obciążenia wstępnego w porównaniu z alternatywami, zapewniając inżynierom większą kontrolę nad zachowaniem złącza w całej partii produkcyjnej.

Normy dotyczące rozmiarów gniazd sześciokątnych i konsekwencje niezgodnego pasowania klucza

Wewnętrzne gniazdo sześciokątne śruby z łbem talerzowym musi odpowiadać dokładnym normom wymiarowym, aby zapewnić niezawodne przenoszenie momentu obrotowego bez uszkodzenia gniazda. ISO 4762 definiuje nominalne rozmiary kluczy sześciokątnych i powiązane tolerancje gniazd dla metrycznych śrub z łbem gniazdowym, podczas gdy ASME B18.3 reguluje równoważne specyfikacje serii calowej. Normy te określają nie tylko wymiar nasadki sześciokątnej z płaską powierzchnią (AF), ale także minimalną głębokość nasadki, kąt fazowania na wejściu nasadki i dopuszczalną tolerancję geometrii nasadki – wszystko to wpływa na to, jak całkowicie klucz sześciokątny łączy się ze ściankami nasadki podczas przyłożenia momentu obrotowego.

Kiedy klucz sześciokątny o mniejszym rozmiarze nawet o 0,05 mm wchodzi w gniazdo zgodne z ISO, styk przesuwa się z łożyska z pełnym bokiem na łożysko tylko narożne, koncentrując obciążenie momentem obrotowym na sześciu małych punktach styku zamiast sześciu pełnych powierzchni bocznych. Zwiększa to naprężenie stykowe trzy do pięciu razy, co jest wystarczające do plastycznego odkształcenia rogów gniazda przy pierwszym montażu śruby klasy 8.8 i powoduje postępujące zaokrąglanie twardszych śrub klasy 12.9 po wielokrotnym użyciu. Praktyczne implikacje są proste: klucze sześciokątne należy wymieniać w przypadku zużycia, a ekonomicznych zestawów kluczy sześciokątnych nie należy nigdy używać do precyzyjnych śrub z łbem gniazdowym w zespołach konstrukcyjnych lub zespołach o krytycznym znaczeniu dla bezpieczeństwa.

Śruby z łbem gniazdowym klasy 12.9 i klasy 10.9: wiedzieć, kiedy większa wytrzymałość stwarza nowe ryzyko

Klasa 12.9 to najwyższa standardowa klasa właściwości dla śrub z łbem gniazdowym metrycznym, o minimalnej wytrzymałości na rozciąganie 1220 MPa i obciążeniu próbnym 1100 MPa. Jednakże określenie stopnia 12.9 bez uwzględnienia pełnego wspólnego kontekstu wprowadza ryzyko, którego pozwoli uniknąć stopień 10.9. Podstawowym ryzykiem charakterystycznym dla klasy 12.9 jest podatność na kruchość wodorową. Wysoka twardość powierzchni osiągnięta poprzez obróbkę cieplną sprawia, że ​​śruby klasy 12.9 są znacznie bardziej podatne na opóźnione pękanie wywołane wodorem niż klasy 10.9, szczególnie w przypadku stosowania wykończeń galwanicznych.

Z tego powodu śruby z łbem gniazdowym klasy 12.9 powinny być wykańczane wyłącznie powłokami mechanicznymi, fizycznym osadzaniem z fazy gazowej (PVD) lub procesami zanurzania na gorąco, które nie wprowadzają wodoru, a po czyszczeniu na bazie kwasu powinno nastąpić obowiązkowe wypalanie w celu zmniejszenia kruchości wodorowej w temperaturze 190–220°C przez co najmniej cztery godziny przed nałożeniem jakiejkolwiek powłoki. Dodatkowo w połączeniach aluminium-aluminium zwiększone obciążenie zacisku od klasy 12.9 często przekracza granicę plastyczności aluminium na ściskanie na powierzchni nośnej, powodując trwałe osadzenie łba, które eliminuje całe napięcie wstępne po pierwszym cyklu termicznym. W takich połączeniach klasa 10.9 z hartowaną podkładką stale zapewnia lepszą, długoterminową integralność złącza.

Dane techniczne pogłębiacza: Zapewnienie pełnego osadzenia głowicy i wolnego dostępu do narzędzia

Jedną z decydujących zalet śrub z łbem walcowym z łbem gniazdowym w porównaniu ze śrubami z zewnętrznym sześciokątem jest ich zdolność do całkowitego osadzenia w pogłębionym otworze, pozostawiając powierzchnię płaską lub podpłaską. Osiągnięcie tego wymaga obróbki pogłębienia walcowego z odpowiednią średnicą, głębokością i tolerancją położenia. Kluczowe zależności wymiarowe, które należy zachować przy projektowaniu pogłębienia walcowego, obejmują:

• Średnica pogłębienia: Powinna to być nominalna średnica łba plus 0,3 mm do 0,5 mm w przypadku standardowego luzu lub plus 0,1 mm do 0,2 mm w przypadku zastosowań ciasnego dopasowania, w których musi być kontrolowane boczne ustawienie główki.
• Głębokość pogłębienia: Musi być co najmniej równa pełnej nominalnej wysokości głowy. W przypadku pogłębień głębinowych głowica jest dumna z powierzchni, co neguje cel wpasowania na płasko i powoduje koncentrację naprężeń na krawędzi pogłębienia walcowego pod obciążeniem bocznym.
• Dostęp do klucza sześciokątnego: Przestrzeń nad łbem śruby musi pomieścić całą głębokość włożenia klucza sześciokątnego — zazwyczaj 1,5 do 2 razy długość klucza sześciokątnego w przypadku standardowego klucza trzpieniowego.
• Płaskość dna pogłębienia: Niepłaskie dno pogłębienia powoduje, że łeb śruby kołysze się podczas dokręcania, powodując nierówny rozkład obciążenia zacisku. W przypadku połączeń precyzyjnych płaskość dna pogłębienia walcowego powinna być utrzymywana w granicach 0,02 mm.

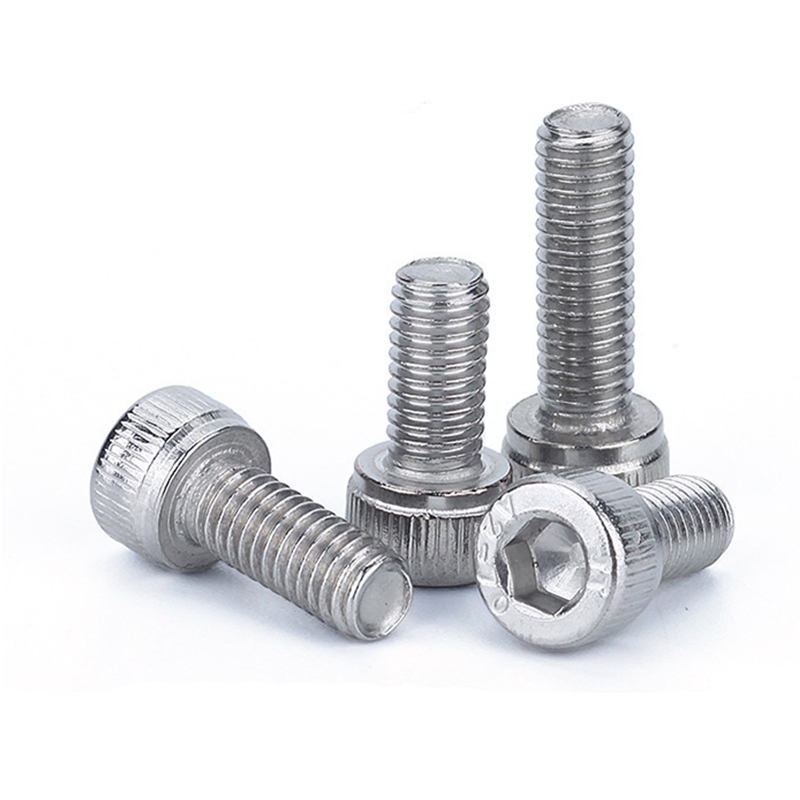

Śruby z łbem gniazdowym ze stali nierdzewnej: zapobieganie zatarciom w praktyce

Zacieranie — spawanie na zimno współpracujących powierzchni ze stali nierdzewnej pod wpływem ślizgowego nacisku podczas montażu — to najczęściej spotykany rodzaj awarii podczas montażu śrub z łbem gniazdowym ze stali nierdzewnej w gwintowanych otworach ze stali nierdzewnej. Mechanizm napędzany jest przez rozkład pasywnej warstwy tlenku na stali nierdzewnej pod wpływem nacisku stykowego połączenia gwintu, odsłaniając gołe powierzchnie metalowe, które natychmiast łączą się ze sobą. Zapobieganie zacieraniu się wymaga uwzględnienia zarówno stanu powierzchni materiału, jak i procesu instalacji:

• Zastosowanie środka zapobiegającego zatarciu: Pasta MoS₂ lub środek przeciwzatarciowy na bazie niklu nałożony na gwinty śrub przed montażem tworzy barierę smarną. Należy pamiętać, że środek zapobiegający zatarciu zmniejsza efektywny współczynnik tarcia o 30% do 50%, co wymaga odpowiedniego zmniejszenia momentu montażowego, aby uniknąć nadmiernego naprężenia.
• Zróżnicowanie gatunku materiału: Użycie wkrętów A4-80 (nierdzewna 316) w otworach gwintowanych A2 (nierdzewnych 304) wprowadza niewielką różnicę w składzie, która zakłóca mechanizm zatarcia.
• Kontrolowana prędkość instalacji: Do montażu śrub nierdzewnych za pomocą elektronarzędzi należy używać najniższego dostępnego ustawienia prędkości, a końcowe dokręcanie należy wykonywać ręcznie. Wysoka prędkość obrotowa generuje ciepło tarcia, które radykalnie zwiększa prawdopodobieństwo zatarcia.
• Wybór klasy wątku: Określenie klasy gwintu 6g/6H (pasowanie ze standardowym luzem) zamiast węższej klasy 4h/4H zapewnia dodatkowy luz pomiędzy bokami gwintu śruby i nakrętki, zmniejszając nacisk stykowy podczas dokręcania i zmniejszając ryzyko zatarcia.

Śruby z łbem gniazdowym niskim i cienkim: zastosowania, kompromisy i pułapki specyfikacji

Śruby z łbem walcowym z niskim łbem mają wysokość łba wynoszącą około 60% standardowego wymiaru ISO 4762 dla równoważnego rozmiaru gwintu. Kompromisem w postaci zmniejszonej wysokości łba jest krótsza głębokość osadzenia gniazda sześciokątnego, co bezpośrednio ogranicza maksymalny moment obrotowy, jaki można zastosować przed wyjęciem gniazda. W przypadku śruby z łbem gniazdowym M4 użyteczna głębokość gniazda wynosi zazwyczaj od 1,2 mm do 1,5 mm w porównaniu z 2,0 mm w przypadku standardowego łba — redukcja o 30% do 40%, co przekłada się na odpowiednie zmniejszenie maksymalnego momentu montażowego. Określanie śrub z niskim łbem bez regulacji docelowego momentu obrotowego jest częstym błędem projektowym, który powoduje albo niedokręcenie połączeń, albo odsłonięcie gniazd podczas montażu.

Głowa guzikowa kontra głowa niska: zrozumienie różnicy

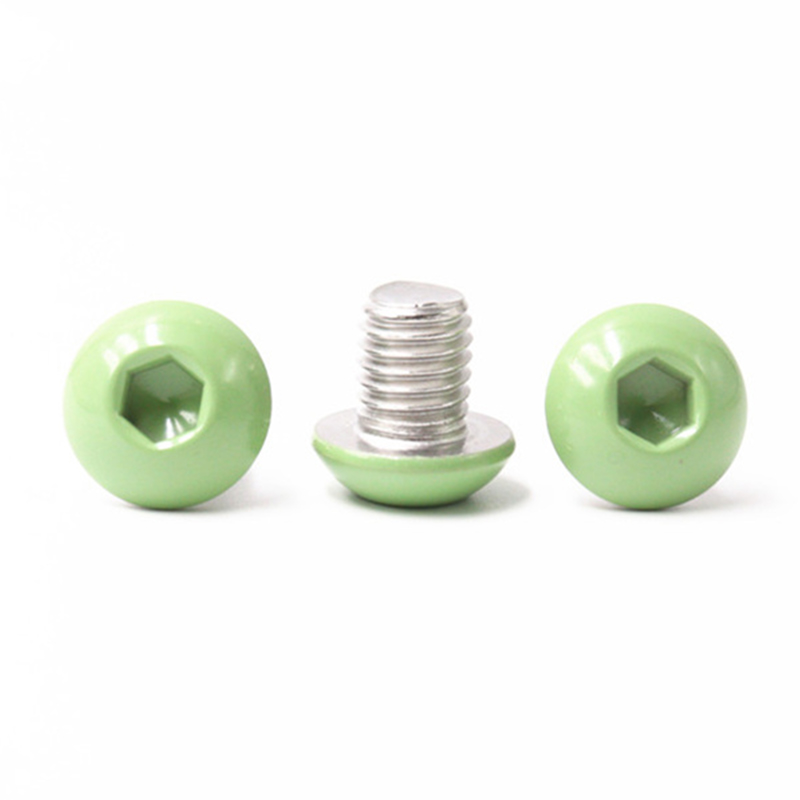

Śruby z łbem walcowym z łbem kulistym stanowią odrębną kategorię produktów, często myloną z typami o niskim łbie. Głowica guzikowa ma niskoprofilową głowicę kopułkową o dużej średnicy, zoptymalizowaną pod kątem rozkładu obciążenia zaciskowego i estetyki. Śruba z łbem walcowym z niskim łbem zachowuje cylindryczny profil łba o prostych bokach dopasowany do standardowej lub nieco zmniejszonej średnicy pogłębienia walcowego — oszczędza to przestrzeń osiową nad powierzchnią złącza, zachowując jednocześnie kompatybilność z pogłębieniem walcowym. Pomieszanie tych dwóch typów podczas specyfikacji prowadzi do niedopasowania pogłębienia walcowego, nieoczekiwanego wysunięcia łba lub niewystarczającej powierzchni nośnej dla zamierzonej ścieżki obciążenia. Suzhou Anzhikou produkuje obie konfiguracje w niestandardowych wymiarach, włączając niestandardowe wysokości wezgłowia mieszczące się pomiędzy definicją standardową i obniżoną.

Wybór obróbki powierzchni śrub z łbem walcowym z gniazdem sześciokątnym w różnych środowiskach pracy

Obróbka powierzchniowa zastosowana do a śruba z łbem gniazdowym wpływa nie tylko na jego odporność na korozję, ale także na współczynnik tarcia, ryzyko kruchości wodorowej, wzrost wymiarów w stosunku do śruby podstawowej i przydatność do środowiska zastosowania końcowego. Do najczęściej stosowanych wykończeń precyzyjnych śrub z łbem walcowym należą:

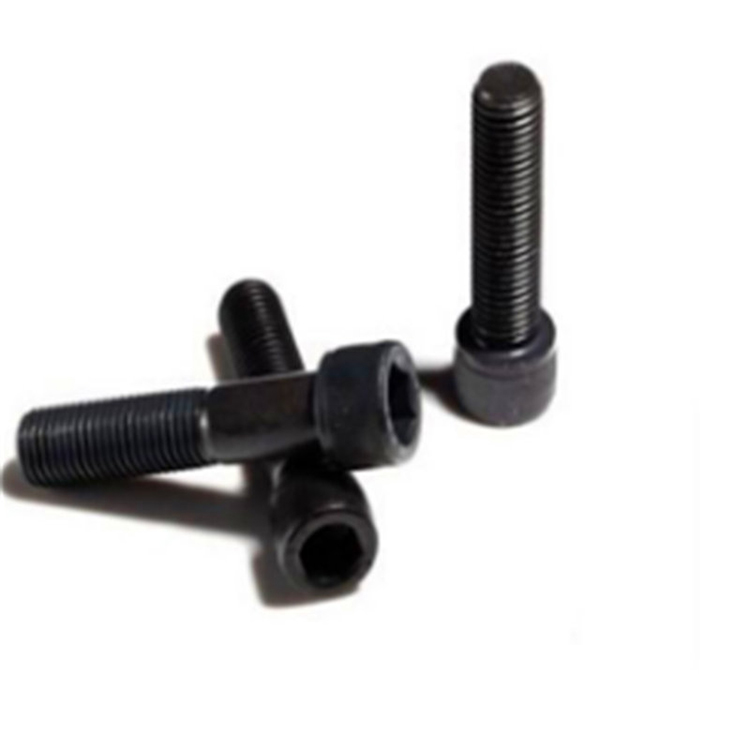

• Czarny tlenek (czernienie): Powoduje zasadniczo zerowy wzrost wymiarowy i zapewnia łagodną ochronę przed korozją w suchych pomieszczeniach zamkniętych. Nadaje się do wewnętrznych elementów maszyn, osprzętu narzędziowego i mocowań optycznych, gdzie wymagany jest niski współczynnik odbicia światła.

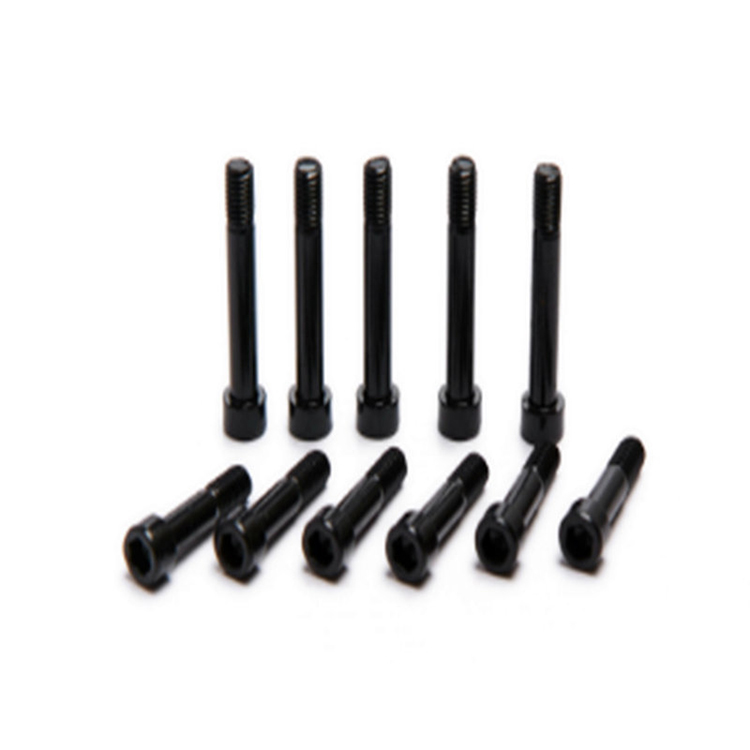

• Cynkowanie galwaniczne (chromian przezroczysty lub żółty): Zapewnia umiarkowaną odporność na korozję (72–96 godzin mgły solnej dla przezroczystego, 200 godzin dla żółtego chromianu). Dodaje 5–10 mikronów na stronę i stwarza ryzyko kruchości wodorowej w śrubach klasy 12.9; wymaga ulgi w pieczeniu.
• Cynkowanie mechaniczne: Nakłada cynk poprzez uderzenie mechaniczne, a nie osadzanie elektrochemiczne, całkowicie eliminując wchłanianie wodoru. Preferowana alternatywa dla galwanizacji w przypadku śrub z łbem walcowym o dużej wytrzymałości.
• Powłoka Dacromet / Geomet: Zapewnia 500-godzinną odporność na mgłę solną bez ryzyka powstania wodoru oraz doskonałą odporność chemiczną na paliwa, płyny hydrauliczne i łagodne kwasy. Szeroko stosowany w urządzeniach zasilających w motoryzacji i na zewnątrz.
• Pasywacja (tylko stal nierdzewna): Pasywacja chemiczna przywraca i wzmacnia pasywną warstwę tlenku na śrubach z gniazdem nierdzewnym, usuwając wolne zanieczyszczenia żelazem z powierzchni. Niezbędny do śrub nierdzewnych stosowanych w przemyśle spożywczym, farmaceutycznym i morskim.
