Śruby z łbem sześciokątnym z łbem kulistym: logika projektowania i zarządzanie momentem obrotowym

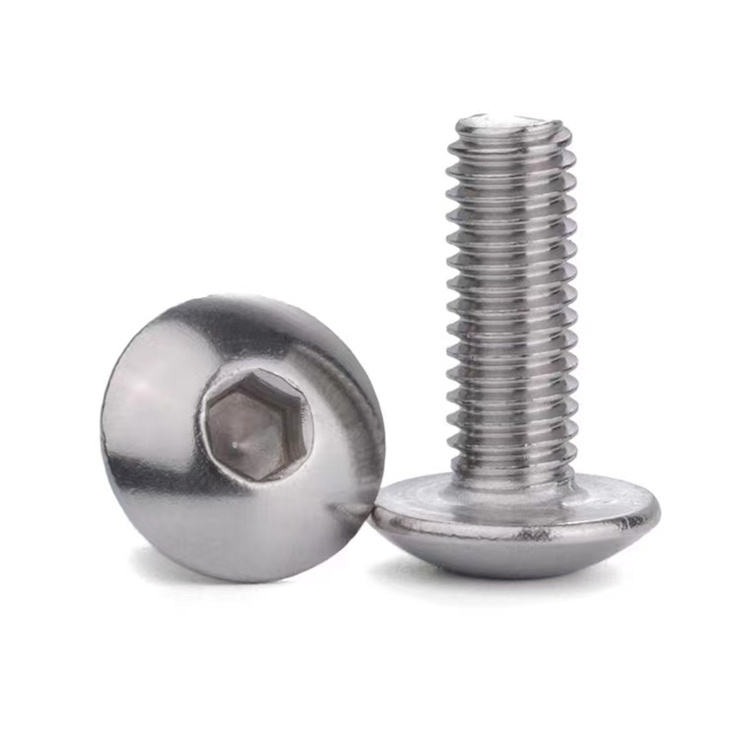

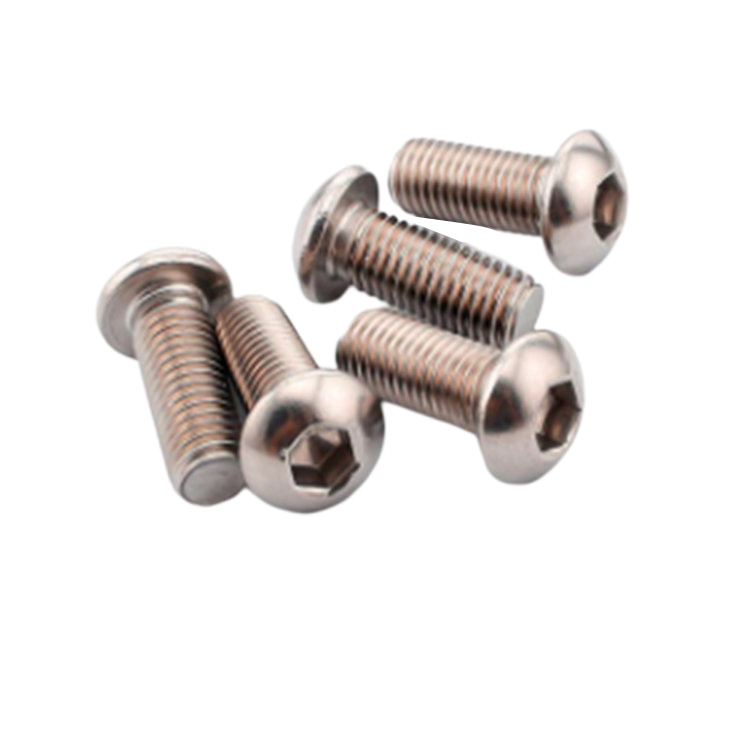

Śruby z łbem walcowym z łbem sześciokątnym, często określane jako elementy złączne zgodne z normą ISO 7380 lub DIN 9427, posiadają niskoprofilowy łeb kopułowy z wewnętrznym sześciokątnym zabierakiem. Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje te komponenty o średnicy łba zazwyczaj w zakresie od M1,6 do M12, wykorzystując sprzęt do spęczania na zimno importowany z Tajwanu i Japonii w celu utrzymania stałej okrągłości łba w granicach ±0,05 mm. Konstrukcja łba guzikowego rozkłada obciążenie zaciskające na większą powierzchnię w porównaniu z alternatywnymi rozwiązaniami z płaskim stożkiem, dzięki czemu są one szczególnie odpowiednie do zespołów blaszanych, gdzie należy zminimalizować odkształcenie powierzchni.

Specyfikacje momentu obrotowego dla popularnych rozmiarów

Przekroczenie tych wartości momentu obrotowego grozi rozerwaniem gniazda sześciokątnego lub pęknięciem trzpienia śruby. Zakład Anzhikou Hardware o powierzchni 2000 metrów kwadratowych obejmuje sprzęt do walcowania gwintów, który osiąga chropowatość powierzchni gwintów Ra 0,8 μm, redukując wahania tarcia podczas przykładania momentu obrotowego. W przypadku zastosowań wymagających wielokrotnego montażu należy rozważyć wybór łatki zabezpieczającej gwint lub granulatu nylonowego — usługi są dostępne na firmowej linii produkcyjnej zapobiegającej poluzowaniu.

Wybór materiału: kiedy wybrać stal nierdzewną zamiast stali stopowej

Producent Suzhou Anzhikou Hardware Technology Co., Ltd śruby z gniazdem sześciokątnym w gatunkach stali A2-70 (nierdzewna 304), A4-80 (nierdzewna 316) i stali stopowej od 8.8 do 12.9. Decyzja pomiędzy stalą nierdzewną a stopową wykracza poza odporność na korozję. Śruby z łbem kulistym ze stali nierdzewnej A2-70 zapewniają wytrzymałość na rozciąganie około 700 MPa, ale wykazują tendencję do zacierania się, gdy są łączone z nakrętkami ze stali nierdzewnej w suchych warunkach. Zjawisko to, podczas którego materiał powierzchniowy zgrzewa się na zimno pod ciśnieniem, może spowodować trwałe zatarcie elementów złącznych.

Praktyczne zalecenia środowiska

• Narażenie morskie lub chemiczne: Określ A4-80 (316) z zawartością molibdenu 2-3%, aby był odporny na wżery chlorkowe. Anzhikou Hardware eksportuje te gatunki do ponad 40 krajów, w tym na rynki przybrzeżne, gdzie testy mgły solnej według ASTM B117 przekraczają 1000 godzin.
• Maszyny narażone na wysokie wibracje: Stal stopowa 12.9 z powłoką płatkową cynku (Geomet lub DACROMET) zapewnia wytrzymałość na rozciąganie 1200 MPa, a jednocześnie zapewnia 480-godzinną odporność na mgłę solną, co trzykrotnie przewyższa standardowe cynkowanie.
• Sprzęt do przetwarzania żywności: A2-70 z pasywacją spełnia wymagania FDA, chociaż zaleca się smarowanie gwintów wariantami pokrytymi PTFE, aby zapobiec zacieraniu się podczas cykli konserwacyjnych.

Sprzęt CNC firmy umożliwia produkcję miniaturowych śrub z gniazdem sześciokątnym o średnicy zewnętrznej do 0,6 mm, co pozwala na dobór materiału nawet w ograniczonych obudowach urządzeń medycznych lub elektroniki, gdzie nie mieszczą się standardowe elementy złączne.

Geometria napędu z gniazdem sześciokątnym: unikanie wysunięcia krzywki i zużycia narzędzia

Wewnętrzny napęd sześciokątny śruby z łbem kulistym opiera się na precyzyjnych tolerancjach kątowych — zazwyczaj 120° pomiędzy przeciwległymi powierzchniami w przypadku rozmiarów metrycznych. Suzhou Anzhikou Hardware Technology Co., Ltd. wykorzystuje centra obróbcze CNC do utrzymywania głębokości gniazda na poziomie 1,25-1,5-krotności nominalnej średnicy gwintu, zapewniając pełne wkręcenie klucza imbusowego. Płytkie nasadki, powszechne w przypadku taniego importu, powodują wysunięcie się narzędzia pod wpływem momentu obrotowego (krzywka), co powoduje zaokrąglenie rogów napędu i sprawia, że ​​element złączny staje się bezużyteczny.

Kluczowe kontrole wymiarowe w celu zapewnienia jakości

Laboratorium jakości Anzhikou Hardware posiadające certyfikat ISO9001:2015 przeprowadza 100% kontrolę kluczowych wymiarów przy użyciu projektorów profilowych i mierników typu go/no-go. W przypadku śrub z gniazdem sześciokątnym następujące parametry mają bezpośredni wpływ na wydajność napędu:

• Szerokość klucza imbusowego: Tolerancja 0,02 mm / -0,00 mm w celu dopasowania do standardowych kluczy imbusowych (np. klucza sześciokątnego 2,5 mm do śrub M3).
• Promień dolny gniazda: nie może przekraczać 0,1 mm, aby zapobiec zakłóceniom końcówki klucza; nadmierny promień zmniejsza powierzchnię styku nawet o 15%.
• Bicie średnicy łba: kontrolowane w zakresie 0,03 mm TIR (odczyt całkowitego wskaźnika), aby zapewnić równomierny rozkład obciążenia, gdy główka guzika opiera się o współpracującą powierzchnię.

W przypadku linii montażowych o dużej wydajności należy wybierać klucze imbusowe z kulistą końcówką, a nie narzędzia z wałem prostym. Końcówka kulowa umożliwia wejście pod kątem do 25°, skracając czas cyklu w ograniczonych przestrzeniach, gdzie pionowy dostęp narzędzia jest niemożliwy.

Strategie zapobiegające poluzowaniu w zastosowaniach z główkami guzikowymi

Luzowanie wywołane wibracjami pozostaje głównym rodzajem awarii śrub z gniazdem sześciokątnym w urządzeniach przemysłowych. Suzhou Anzhikou Hardware Technology Co., Ltd. integruje funkcje zapobiegające poluzowaniu bezpośrednio na swoich liniach produkcyjnych, oferując trzy różne podejścia w oparciu o wymagania dotyczące demontażu i temperaturę pracy.

Porównanie metod zapobiegania poluzowaniu

Metoda odkształcania podwójnego gwintu, dostępna w sprzęcie do walcowania gwintów Anzhikou Hardware, tworzy niewielkie pasowanie wciskowe wzdłuż boku gwintu bez dodawania ciał obcych. Zachowuje to odporność łącznika na temperaturę, zapewniając jednocześnie dominujący moment obrotowy odpowiadający kulce nylonowej. W przypadku miniaturowych śrub poniżej M2 metoda ta jest często jedynym realnym rozwiązaniem zapobiegającym poluzowaniu ze względu na ograniczoną przestrzeń na płytki lub powłoki.

Niestandardowe niestandardowe śruby: od rysunku do produkcji

Dzięki 20-letniemu doświadczeniu przemysłowemu i zespołowi 10 techników-inżynierów firma Suzhou Anzhikou Hardware Technology Co., Ltd. specjalizuje się w przekładaniu nietypowych wymagań na projekty nadające się do produkcji. Niestandardowe śruby z gniazdem sześciokątnym często obejmują zmodyfikowaną wysokość łba, zmniejszoną średnicę trzpienia lub łączone typy napędów (np. gniazdo sześciokątne z zapasowym napędem Torx do zastosowań związanych z bezpieczeństwem).

Krytyczne uwagi dotyczące zamówień niestandardowych

• Zmniejszenie wysokości głowicy poniżej minimum ISO 7380 wymaga przeprojektowania matrycy do tłoczenia na zimno. Importowane z Tajwanu głowice Anzhikou Hardware mogą pomieścić głowicę o wysokości do 0,4 średnicy gwintu, chociaż zmniejsza to głębokość gniazda i może wymagać mniejszego rozmiaru napędu.
• Śruby pasowane z niegwintowanym trzpieniem pomiędzy łbem a gwintem wymagają precyzyjnej kontroli koncentryczności. Tokarki CNC firmy utrzymują bicie na poziomie 0,01 mm na średnicach występów, co ma kluczowe znaczenie w przypadku mocowania łożysk lub zastosowań obrotowych.
• Certyfikacja materiałów dla sektora lotniczego i medycznego jest wspierana raportami z testów w walcowni (MTR) i identyfikowalnością partii, przy rocznej zdolności produkcyjnej wynoszącej 2000 metrów kwadratowych, co umożliwia zarówno zamówienia prototypowe, jak i seryjne.

Składając zapytania niestandardowe, należy podać materiał i twardość elementu współpracującego. Gwint śruby z gniazdem sześciokątnym w odlewie aluminiowym (HB 60-80) wymaga innych długości gwintu niż gwint w stali hartowanej (HRC 40 ). Zespół inżynierów Anzhikou Hardware wykorzystuje te dane, aby zalecić optymalne długości gwintów i średnice podziałowe, zapobiegając zacieraniu się w miękkich materiałach lub zdzieraniu gwintów w twardych podłożach.
