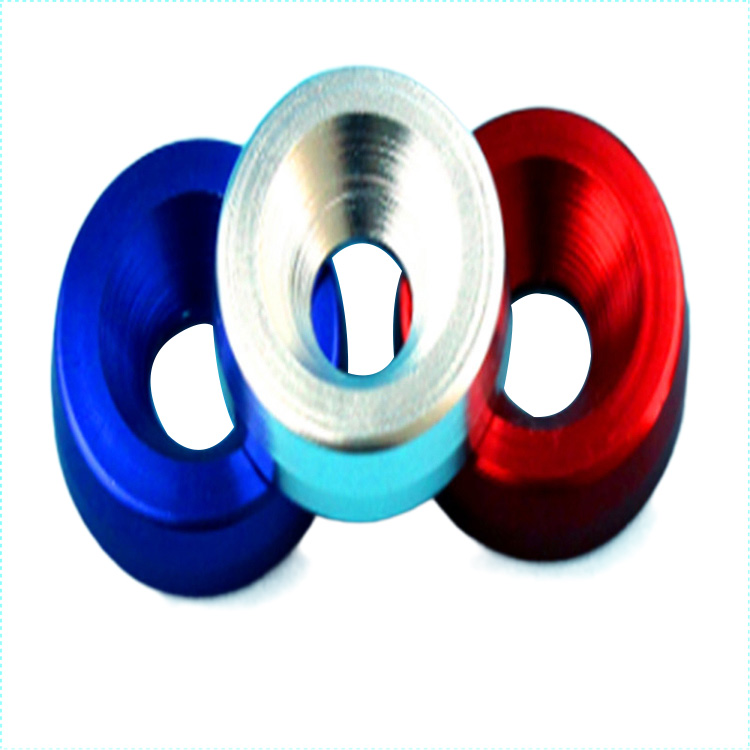

Konstrukcja sprężyny podkładki stożkowej błotnika: inżynieria obciążenia i ugięcia

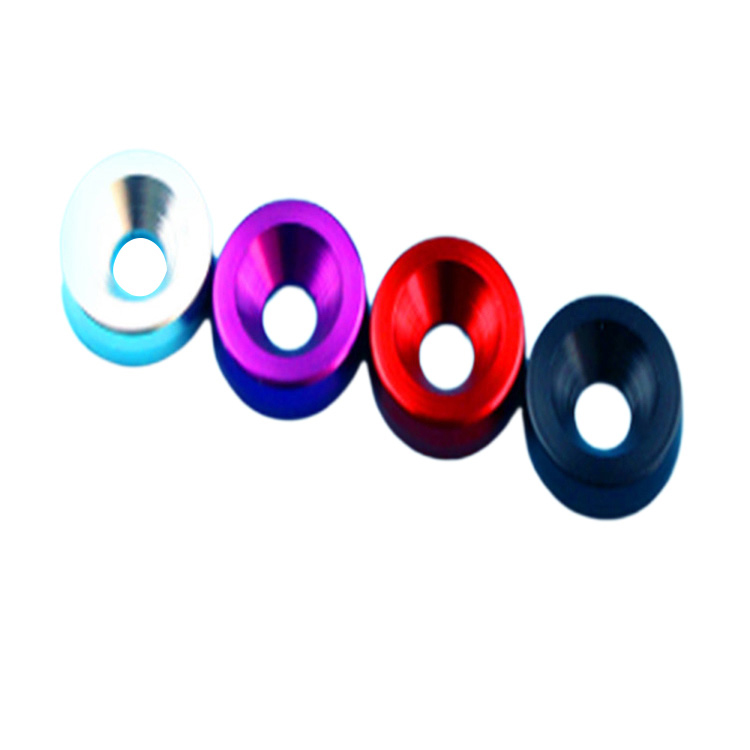

A podkładka stożkowa błotnika działa jak sprężyna talerzowa, której krzywa obciążenia i ugięcia zależy od kąta stożka, grubości materiału i stosunku średnicy zewnętrznej do wewnętrznej. Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje stożkowe podkładki błotników o kącie stożka od 4 do 8 stopni, przy czym niższe kąty zapewniają bardziej płaskie napięcie sprężyny odpowiednie do kompensacji rozszerzalności cieplnej, a bardziej strome kąty generują wyższe stałe sprężyny w celu izolacji drgań. Sztywność k podkładki stożkowej jest zgodna z zależnością k ∝ t³/(Dₒ - Dᵢ), co oznacza, że ​​wzrost grubości materiału o 20% zwiększa sztywność o 73%. Ta wrażliwość sześcienna sprawia, że ​​kontrola grubości jest dominującym parametrem jakości w produkcji podkładek.

Importowany z Tajwanu sprzęt do tłoczenia i formowania firmy Anzhikou Hardware utrzymuje zmienność grubości materiału w granicach ± 0,02 mm podkładki od 0,3 mm do 3,0 mm grubości. W przypadku typowej podkładki stożkowej błotnika M8 o średnicy zewnętrznej 24 mm, średnicy wewnętrznej 8,4 mm i grubości 1,5 mm ze stali sprężynowej 65Mn, ta kontrola grubości przekłada się na tolerancję twardości sprężyny wynoszącą ±8%. Ponad 200 precyzyjnych maszyn firmy obejmuje zautomatyzowane stanowiska pomiaru grubości, które odrzucają podkładki, gdzie odchylenie grubości przekracza ± 0,015 mm, zapobiegając gromadzeniu się części poza tolerancją, co mogłoby powodować nierówny rozkład obciążenia w zespołach z wieloma podkładkami. W obiekcie o powierzchni 2000 metrów kwadratowych mieszczą się te linie produkcyjne oraz urządzenia do spęczania na zimno i walcowania gwintów, co umożliwia zintegrowane dostarczanie podkładek wraz z pasującymi śrubami i nakrętkami.

Charakterystyka obciążenia i ugięcia według kąta stożka i grubości

Praca podkładki stożkowej odbojnicy powyżej jej stałego obciążenia wysokościowego powoduje odkształcenie plastyczne zwane „ustawieniem”, trwale spłaszczające stożek i eliminujące działanie sprężyny. Zespół inżynierów Anzhikou Hardware składający się z 10 techników z 20-letnim doświadczeniem w branży zaleca wybór podkładek o obciążeniu na stałej wysokości co najmniej 1,5-krotności maksymalnego oczekiwanego obciążenia roboczego, zapewniając margines bezpieczeństwa przed nadmiernym dokręceniem podczas montażu. Do zastosowań, w których niedostępne są narzędzia z kontrolowanym momentem obrotowym, firma dostarcza podkładki z oznaczonymi kolorami paskami grubości, które umożliwiają wizualną weryfikację prawidłowej specyfikacji przed montażem.

Wybór materiału na podkładki stożkowe błotników: stal sprężynowa vs. stal nierdzewna vs. brąz fosforowy

Materiał podkładki stożkowej odbojnicy decyduje nie tylko o sztywności sprężyny, ale także o jej trwałości zmęczeniowej, odporności na korozję i maksymalnej temperaturze roboczej. Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje te podkładki ze stali sprężynowej 65Mn, stali nierdzewnej 304 i brązu fosforowego (CuSn6), przy czym każdy materiał wymaga odrębnych parametrów formowania i obróbki cieplnej. 65Mn, zawierający 0,65% węgla i 1,0% manganu, osiąga najwyższe wartości sprężystości i granice zmęczenia po hartowaniu i odpuszczaniu do 42-48 HRC. Jednak ta twardość sprawia, że ​​materiał jest podatny na kruchość wodorową, jeśli jest powlekany galwanicznie bez odpowiedniego wypalania.

Obiekt firmy o powierzchni 2000 metrów kwadratowych obejmuje piece taśmowe o działaniu ciągłym do austenityzacji podkładek 65Mn w temperaturze 830°C, a następnie hartowania w oleju i odpuszczania w temperaturze 400°C. Ten cykl obróbki cieplnej wytwarza mikrostrukturę odpuszczonego martenzytu o wytrzymałości na rozciąganie 1600 MPa i granicy plastyczności 1400 MPa. W przypadku zamówień eksportowych do europejskich producentów samochodów — spośród 40 obsługiwanych krajów i obszarów — Anzhikou Hardware wykonuje wypalanie zmniejszające kruchość w temperaturze 200°C przez 4 godziny w ciągu 1 godziny od cynkowania, zgodnie z normami VW 60250 i PSA B15 5202.

Porównanie właściwości materiału dla zastosowań podkładek stożkowych

• Stal sprężynowa 65Mn: Maksymalna zalecana temperatura pracy 120°C dla obciążeń statycznych, spadająca do 80°C w zastosowaniach cyklicznych, w których relaksacja naprężeń przyspiesza. Właściwości magnetyczne materiału umożliwiają automatyczne sortowanie i orientację w podajnikach wibracyjnych, co jest znaczącą zaletą w przypadku linii montażowych o dużej wydajności. Sprzęt do tłoczenia i tłoczenia na zimno firmy Anzhikou Hardware formuje podkładki 65Mn w temperaturze pokojowej, gdy grubość jest poniżej 1,0 mm, ale wymaga wstępnego podgrzania do 150°C dla grubości 2,5 mm, aby zapobiec pękaniu krawędzi podczas operacji formowania stożka.
• Stal nierdzewna 304 (1.4301): Niemagnetyczna i odporna na korozję, ale o module sprężystości o 15% niższym niż stal węglowa, co skutkuje proporcjonalnie zmniejszonym współczynnikiem sprężystości przy identycznej geometrii. Struktura austenityczna utwardza ​​się agresywnie podczas formowania; Matryce Anzhikou Hardware do podkładek stożkowych odbojników ze stali nierdzewnej mają o 20% większe promienie stempla niż ich odpowiedniki ze stali, aby zapobiec pęknięciom obwodowym na wierzchołku stożka. Maksymalna temperatura robocza sięga 300°C, co czyni go domyślnym wyborem do zastosowań w układach wydechowych i wymiennikach ciepła.
• Brąz fosforowy (CuSn6): Oferuje najniższą sztywność ze wszystkich trzech materiałów, ale zapewnia wyjątkową odporność na korozję w atmosferze morskiej i brak iskrzenia w środowiskach zagrożonych wybuchem. Zawartość cyny wynosząca 6% tworzy efekt wzmocnienia stałego roztworu, który zapewnia właściwości sprężyste bez obróbki cieplnej. Firma Anzhikou Hardware produkuje podkładki z brązu fosforowego głównie dla klientów z branży morskiej i platform wiertniczych na morzu, przy czym niemagnetyczne właściwości tego materiału służą również producentom sprzętu MRI wymagającym elementów złącznych, które nie zniekształcają pól magnetycznych.

Konfiguracje układania podkładek stożkowych błotnika: układ równoległy lub szeregowy

Wiele podkładek stożkowych odbojników można montować w konfiguracji piętrowej, aby uzyskać charakterystykę ugięcia obciążenia niedostępną dla pojedynczych podkładek. Suzhou Anzhikou Hardware Technology Co., Ltd. zapewnia wytyczne dotyczące układania w stosy w oparciu o 20-letnie doświadczenie firmy w dostosowywaniu śrub niestandardowych, uznając, że niewłaściwe ułożenie w stos neguje funkcję sprężyny podkładki i może powodować momenty zginające śruby. Dwa podstawowe układy — ułożenie równoległe (zagnieżdżone stożki zwrócone w tym samym kierunku) i ułożenie szeregowe (naprzemienna orientacja stożka) — powodują radykalnie różne zachowania systemu.

Obliczenia geometrii układania i wydajności

W przypadku układania równoległego n podkładek zagnieżdżonych razem zwiększa efektywną grubość o współczynnik n, zachowując ten sam kąt stożka. Łączna sztywność sprężyny staje się n-krotnością sztywności pojedynczej podkładki, a całkowita zdolność do ugięcia pozostaje równa pojedynczej podkładce. Układ ten nadaje się do zastosowań wymagających dużej nośności przy ograniczonej przestrzeni osiowej, takich jak wstępne napięcie łożysk w precyzyjnych wrzecionach. Firma Anzhikou Hardware zaleca ograniczenie równoległych stosów do trzech podkładek, ponieważ zagnieżdżenie powyżej tej liczby powoduje, że najbardziej wewnętrzna podkładka przenosi nieproporcjonalne obciążenie z powodu tarcia pomiędzy sąsiednimi stożkami, powodując nierównomierność rozkładu obciążenia wynoszącą 15% lub więcej.

Układanie szeregowe z podkładkami ułożonymi naprzemiennie zwiększa zdolność do ugięcia o współczynnik n, jednocześnie zmniejszając łączną sztywność sprężyny do k/n. Ta konfiguracja jest niezbędna w przypadku złączy dylatacyjnych, gdzie połączenie śrubowe musi wytrzymywać duże przemieszczenia osiowe bez zmian obciążenia. Zespół inżynierów Anzhikou Hardware oblicza wymagany stos podkładek na podstawie różnicy rozszerzalności cieplnej pomiędzy materiałem śruby i kołnierza, zakresu temperatur roboczych i dopuszczalnej zmiany obciążenia zaciskającego. W przypadku śruby stalowej zabezpieczającej kołnierz aluminiowy w przypadku wahań temperatury o 100°C, szeregowy stos trzech podkładek stożkowych odbojnicy M10 utrzymuje siłę zaciskania w zakresie ±10% wartości początkowej w porównaniu do wahań ±35% w przypadku złącza sztywnego.

Wpływ wykończenia powierzchni i powłoki na tarcie podkładki i rozkład obciążenia

Współczynnik tarcia pomiędzy podkładką stożkową odbojnicy a współpracującymi powierzchniami wpływa bezpośrednio na zależność momentu obrotowego od napięcia połączenia śrubowego. Wysoki współczynnik tarcia wymaga większego momentu obrotowego, aby osiągnąć docelowe obciążenie zaciskające, zwiększając naprężenia skręcające w śrubie i ryzyko zatarcia gwintu. Suzhou Anzhikou Hardware Technology Co., Ltd. kontroluje wykończenie powierzchni swoich podkładek, aby zarządzać tym tarciem, wybierając wartości chropowatości i powłoki w oparciu o konkretne wymagania montażowe, a nie stosując uniwersalne wykończenia.

Dane współczynnika tarcia według stanu powierzchni

Gołe podkładki stalowe 65Mn z powierzchnią zgorzeliny walcowniczej wykazują współczynniki tarcia o stalowe kołnierze od 0,18 do 0,22. Po śrutowaniu do Ra 3,2 μm wartość ta wzrasta do 0,25 do 0,30 w wyniku mechanicznego blokowania chropowatości powierzchni. W zastosowaniach wymagających przewidywalnego stosunku momentu obrotowego do napięcia firma Anzhikou Hardware stosuje powłoki z fosforanu manganu, które zmniejszają współczynnik tarcia do 0,12 do 0,15, zapewniając jednocześnie 48-godzinną ochronę przed mgłą solną. Mikrokrystaliczna struktura warstwy fosforanowej działa jak zbiornik smaru, zatrzymując smar montażowy, który w przeciwnym razie zostałby wyciśnięty z powierzchni styku podczas dokręcania.

• Powłoka cynkowa (Geomet lub DACROMET) na stożkowych podkładkach błotników pozwala uzyskać współczynnik tarcia od 0,09 do 0,14, najniższy spośród powszechnie stosowanych wykończeń. Pozwala to na redukcję momentu obrotowego o 30 do 40% w porównaniu do gołej stali, zmniejszając naprężenia śrub i umożliwiając stosowanie elementów złącznych o mniejszej średnicy przy równoważnych obciążeniach zaciskających. Linia produkcyjna zapobiegająca luzowaniu firmy Anzhikou Hardware nakłada powłoki z płatków cynku w procesie zanurzeniowo-spinowym, który utrzymuje jednorodność powłoki na powierzchni stożkowej bez gromadzenia się w centralnym otworze.
• Powłoki impregnowane PTFE zapewniają współczynniki tarcia poniżej 0,08, ale są ograniczone do temperatur roboczych 260°C. Firma stosuje je do stożkowych podkładek błotników ze stali nierdzewnej do sprzętu do przetwarzania żywności, gdzie zabronione jest zanieczyszczenie smarem, a częste cykle mycia wymagają odporności na korozję.
• Do zastosowań w układach wydechowych w wysokich temperaturach, w których powłoki ulegają degradacji, Anzhikou Hardware określa formowane podkładki ze stali nierdzewnej z powierzchniami elektropolerowanymi (Ra 0,2 μm). Gładka powierzchnia zmniejsza tarcie do 0,15 dzięki zminimalizowanej chropowatości styku, natomiast brak powłoki eliminuje odgazowywanie lub tworzenie się popiołu, które mogłyby zatykać połączenie gwintu.

System jakości ISO9001:2015 firmy sprawdza stałość tarcia poprzez badanie momentu obrotowego i rozciągania na reprezentatywnych próbkach podkładek. Każda partia produkcyjna jest testowana za pomocą skalibrowanej śruby dokręconej do 75% obciążenia próbnego, mierząc wynikową siłę docisku. Odchylenie przekraczające ± 10% od nominalnej krzywej momentu obrotowego do napięcia powoduje rozpoczęcie badania procesu dotyczącego wykończenia powierzchni, grubości powłoki lub odchyleń twardości materiału.

Produkcja miniaturowych podkładek: formowanie i kontrola jakości poniżej średnicy zewnętrznej 6 mm

Podkładki stożkowe błotników o średnicy zewnętrznej poniżej 6 mm — zwykle współpracujące ze śrubami M2 lub mniejszymi — stwarzają wyzwania produkcyjne, które skalują się nieliniowo wraz ze zmniejszeniem rozmiaru. Operacja formowania stożka wymaga prześwitu matrycy od 0,01 do 0,02 mm, a różnice w grubości materiału, które byłyby pomijalne w przypadku podkładek M10, stają się proporcjonalnie znaczące. Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje miniaturowe stożkowe podkładki do błotników o średnicy zewnętrznej do 3 mm do zastosowań w elektronice i urządzeniach medycznych, wykorzystując te same możliwości w zakresie precyzji, które umożliwiają produkcję miniaturowych śrub o średnicy do 0,6 mm.

Adaptacje procesowe dla podkładek mikroskali

Operacja zaślepiania miniaturowych podkładek wykorzystuje matryce złożone, które przebijają środkowy otwór i wycinają profil zewnętrzny jednym pociągnięciem, zachowując koncentryczność w granicach 0,03 mm. Importowany z Japonii sprzęt do tłoczenia firmy Anzhikou Hardware osiąga ten cel dzięki zestawom matryc z prowadnicami kolumnowymi z wstępnie naprężonymi łożyskami kulkowymi, które eliminują luz boczny. Na etapie formowania stożka stosuje się poliuretanowe podkładki dociskowe zamiast stalowych ściągaczy, aby uniknąć uszkodzenia delikatnych powierzchni podkładek; elastyczna podkładka wywiera równomierny nacisk podczas formowania i wycofuje się bez zarysowań podczas wyrzucania części.

W przypadku miniaturowych podkładek 65Mn wymagających obróbki cieplnej firma stosuje piece próżniowe zamiast pieców atmosferowych, aby zapobiec osadzaniu się kamienia utleniającego, który mógłby zmienić wykończenie powierzchni i współczynnik tarcia. Podczas austenityzacji poziom próżni utrzymuje się poniżej 10⁻³ mbar, a podczas chłodzenia zasypuje się azotem, aby uzyskać jasną powierzchnię. Proces ten, opracowany na podstawie 20-letniego doświadczenia w produkcji przemysłowej, eliminuje wytrawianie kwasem, które w przeciwnym razie byłoby wymagane w przypadku części obrabianych w atmosferze – co jest kluczowym czynnikiem w przypadku myjni urządzeń medycznych, w których resztkowe jony kwasowe mogłyby zagrozić biokompatybilności.

Do kontroli jakości miniaturowych podkładek stożkowych błotników wykorzystuje się komparatory optyczne o powiększeniu 50× i stopniowaniu obrotowym, które mierzą kąt stożka w 12 pozycjach na obwodzie. Pełna gama sprzętu testującego w zakładzie Anzhikou Hardware obejmuje mikrometry laserowe, które skanują profile podkładek z rozdzielczością kątową 0,1 stopnia, wykrywając zmiany kąta stożka tak małe jak 0,2 stopnia, które mogłyby powodować nierówne osadzenie. Ta możliwość kontroli wspiera roczną zdolność produkcyjną firmy wynoszącą 2000 metrów kwadratowych, zapobiegając przedostawaniu się wadliwych części do procesów montażowych, gdzie byłyby trudne do wykrycia i kosztowne w usunięciu.

Zastosowanie podkładki stożkowej odbojnicy w blasze: zapobieganie wgłębieniom i podnoszeniu krawędzi

W przypadku zastosowania podkładki stożkowej odbojnicy pod łbem śruby mocującej cienką blachę, stożkowa powierzchnia nośna rozkłada obciążenie promieniowo na zewnątrz, a nie skupia je na krawędzi otworu. Jeśli jednak zewnętrzna średnica podkładki jest zbyt mała w stosunku do grubości blachy, materiał arkusza ugina się pod stożkiem i tworzy trwałe wgłębienie, które zmniejsza skuteczność zaciskania. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. udostępnia wytyczne dotyczące wymiarowania oparte na teorii elastycznego podłoża, gdzie średnica zewnętrzna podkładki powinna przekraczać 4-krotność grubości blachy w przypadku blach stalowych i 5-krotność w przypadku blach aluminiowych, aby zachować elastyczny kontakt.

Rozmiar podkładki dla sprawdzianów do blachy

Podnoszenie krawędzi występuje, gdy podkładka jest umieszczona zbyt blisko krawędzi arkusza – zwykle w promieniu 1,5 średnicy zewnętrznej podkładki – co powoduje, że arkusz wygina się do góry, a nie równomiernie ściska. Zespół inżynierów Anzhikou Hardware przegląda rysunki montażowe klienta podczas procesu dostosowywania niestandardowych śrub, aby zidentyfikować ryzyko związane z bliskością krawędzi i zalecić rozmiary podkładek lub wzmocnienia kołnierzy. Do zastosowań w panelach nadwozia samochodowego, gdzie odległości od krawędzi są ograniczone wymaganiami stylistycznymi, firma produkuje stożkowe podkładki błotników o zwiększonych średnicach zewnętrznych i zmniejszonych grubościach, które zwiększają powierzchnię łożyska bez zwiększania sztywności sprężyny powyżej wytrzymałości śruby.

Filozofia biznesowa firmy „najpierw jakość, ciągłe innowacje, optymalizacja kosztów, poprawa szybkości” przejawia się w produkcji podkładek poprzez programy ciągłego ulepszania matryc. Najnowsze innowacje obejmują zastosowanie symulacji elementów skończonych przy projektowaniu matryc do formowania stożkowego, co skraca czas opracowywania matryc metodą prób i błędów z 3 tygodni do 5 dni. Możliwość ta umożliwia szybką reakcję na zapytania dotyczące niestandardowych podkładek z 40 krajów i obszarów w portfolio eksportowym Anzhikou Hardware, wspierając zaangażowanie firmy w dostarczanie wysokiej jakości produktów z zakresu precyzyjnych elementów złącznych, profesjonalną obsługę i terminową dostawę.
