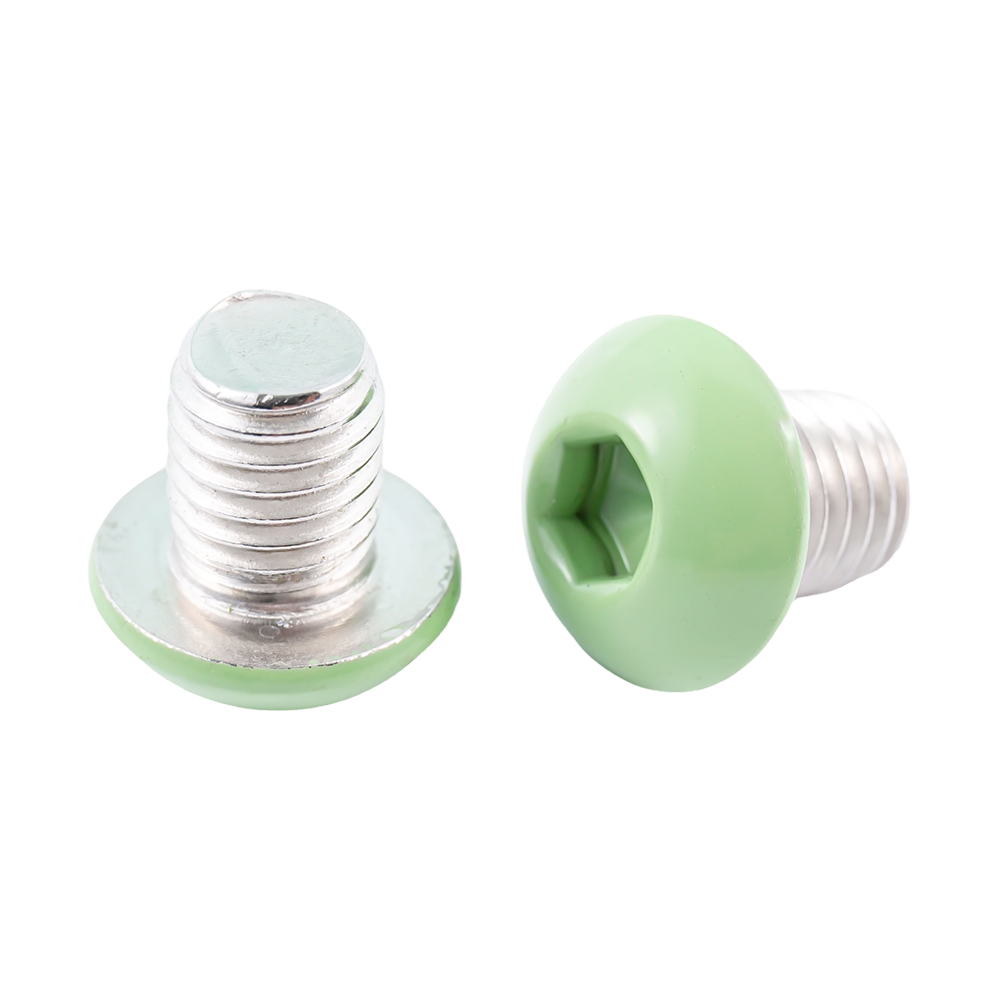

ISO 7380-1 vs ISO 7380-2: Zrozumienie różnic konstrukcyjnych między śrubami z łbem kulistym standardowym i kołnierzowym

Norma ISO 7380 jest publikowana w dwóch odrębnych częściach, które często są łączone w dokumentacji zakupowej i inżynieryjnej, co prowadzi do nieprawidłowych zastąpień, które pogarszają wspólne działanie. W normie ISO 7380-1 zdefiniowano śrubę z łbem walcowym z łbem kulistym, z gładkim łbem kopułowym i bez kołnierza — powierzchnia nośna łba jest ograniczona do okrągłej spodu samej kopuły. W normie ISO 7380-2 zdefiniowano wariant kołnierzowy, który dodaje zintegrowany kołnierz podkładkowy pod łbem kopułowym, zwiększając średnicę powierzchni nośnej o około 30% do 40% w stosunku do średnicy łba dla tego samego nominalnego rozmiaru śruby. Różnica ta nie jest kosmetyczna: kołnierz zasadniczo zmienia rozkład naprężeń ściskających na powierzchni złącza i decyduje o tym, czy wkręt nadaje się do stosowania w bardziej miękkich materiałach podłoża bez osobnej podkładki.

Wysokość łba określona w normie ISO 7380-1 jest nominalnie równa jednej czwartej nominalnej średnicy śruby — znacznie niższa niż równoważna śruba z łbem gniazdowym ISO 4762, której wysokość łba wynosi w przybliżeniu dwie trzecie średnicy nominalnej. Ta zmniejszona wysokość główki jest charakterystyczną cechą funkcjonalną konstrukcji główki guzika: umożliwia zastosowanie w płytkich kieszeniach z pogłębieniem walcowym, zapewnia dyskretny wygląd zewnętrzny na powierzchni montażowej i zmniejsza ryzyko kolizji z sąsiadującymi elementami przesuwnymi lub pokrywami. Kompromisem jest proporcjonalnie krótsza głębokość osadzania nasadki sześciokątnej, która bezpośrednio ogranicza maksymalny moment montażowy, a tym samym osiągalne napięcie wstępne – krok weryfikacji, który jest często pomijany, gdy łby przycisków są wybierane wyłącznie na podstawie ich niskoprofilowego wyglądu.

Limity naprężeń łożysk: gdy główki guzikowe ISO 7380 wymagają podkładki pomimo tego, że norma tego nie wymaga

Naprężenie łożyska powstające pod łbem Śruba ISO 7380 podczas montażu jest większa niż w przypadku równoważnej śruby z łbem walcowym z gniazdem ISO 4762 o tej samej średnicy nominalnej, ponieważ powierzchnia nośna łba guzika jest mniejsza proporcjonalnie do obciążenia próbnego, jakie może wytrzymać śruba. Kiedy naprężenie łożyska przekracza granicę plastyczności materiału złącza w strefie styku, głowica stopniowo osadza się w powierzchni przy każdym cyklu termicznym lub wibracji, eliminując napięcie wstępne i powodując relaksację złącza bez widocznych zewnętrznych oznak uszkodzenia.

Głowica guzikowa z kołnierzem ISO 7380-2 została specjalnie opracowana, aby rozwiązać ten problem naprężeń w łożyskach w zespołach ze stopów lekkich, bez konieczności stosowania oddzielnej luźnej podkładki. Zintegrowany kołnierz zwiększa powierzchnię nośną o współczynnik około 1,6 do 1,9 w zależności od rozmiaru nominalnego, redukując proporcjonalnie naprężenia łożyska i poszerzając zakres materiałów podłoża, w których wkręt może być stosowany przy pełnym obciążeniu próbnym bez ryzyka zakotwienia.

Wybór klasy właściwości śrub ISO 7380: dlaczego 10,9 nie zawsze jest lepsze od 8,8 w zastosowaniach z łbem kulistym

Śruby z łbem kulistym ISO 7380 są produkowane komercyjnie w klasach wytrzymałości 8.8 i 10.9 dla stali węglowej i stopowej oraz ze stali austenitycznych w gatunkach A2-70 i A4-70. Chęć określenia najwyższej dostępnej klasy właściwości dla dowolnego zastosowania elementów złącznych konstrukcyjnych jest szczególnie problematyczna w przypadku łbów guzików zgodnych z normą ISO 7380, ponieważ czynnikiem ograniczającym w większości połączeń łbów guzikowych nie jest wytrzymałość na rozciąganie śruby, ale wytrzymałość na skręcanie gniazda. Gniazdo sześciokątne w łbie guzikowym ISO 7380 ma głębokość gniazda o około 37% krótszą niż śruba z łbem walcowym ISO 4762 o tej samej średnicy nominalnej. Kiedy śruba klasy 10,9 wymaga momentu montażowego od 14 do 16 N·m, aby osiągnąć wstępne obciążenie próbne, ale krótkie gniazdo może wytrzymać jedynie 10 do 12 N·m, zanim rozpocznie się odkształcenie gniazda, wyższa klasa właściwości przynosi efekt przeciwny do zamierzonego.

Praktyczne wskazówki dotyczące wyboru klasy właściwości ISO 7380 są zatem następujące:

• Zakres M3 do M6: Klasa właściwości 8.8 jest odpowiednia dla większości zastosowań. Głębokość nasadki przy tych rozmiarach zapewnia niezawodne przenoszenie momentu obrotowego przy obciążeniu próbnym 8,8 bez ryzyka uszkodzenia nasadki w przypadku użycia niezużytego klucza imbusowego o prawidłowym rozmiarze.
• Zakres M8 do M12: Klasa właściwości 10.9 staje się możliwa, ponieważ większa bezwzględna głębokość gniazda zapewnia wystarczające zaangażowanie w przypadku wyższych wymagań dotyczących momentu obrotowego. Jednakże stan gniazda musi być rygorystycznie monitorowany — zużyte klucze sześciokątne w rozmiarze M8 i większym mogą spowodować uszkodzenie gniazda ISO 7380 klasy 10,9 podczas jednej instalacji.
• Gdy w przypadku małych średnic wymagane jest maksymalne napięcie wstępne: Rozważ przejście na śruby z łbem gniazdowym ISO 4762 w tym samym miejscu, zamiast podnosić klasę właściwości ISO 7380. Większa wysokość łba w przypadku ISO 4762 zapewnia głębokość gniazda potrzebną do bezpiecznego przenoszenia momentu montażowego klasy 10,9.
• Gatunki stali nierdzewnej (A2-70, A4-70): W przypadku łbów guzików ze stali nierdzewnej w otworach gwintowanych ze stali nierdzewnej wymagane jest zastosowanie środka zapobiegającego zatarciu i kontrolowana prędkość montażu, aby uniknąć zatarcia.

Opcje obróbki powierzchni śrub ISO 7380 i ich wpływ na zgodność wymiarową

W normie ISO 7380 określono właściwości mechaniczne i wymiarowe śruby w stanie niepokrytym, a obróbka powierzchni stosowana po produkcji powoduje dodanie materiału do powierzchni zewnętrznych, co należy wziąć pod uwagę podczas sprawdzania zgodności wymiarowej. Opcje powlekania najczęściej stosowane w przypadku śrub z łbem kulistym ISO 7380, wraz z ich wpływem na wymiary i wydajność, to:

• Czarny tlenek: Dodaje mniej niż 0,0005 mm do wszystkich powierzchni i nie ma mierzalnego wpływu na klasę gwintu lub zgodność wymiarów łba. Standardowe wykończenie wewnętrznych zespołów mechanicznych, osprzętu narzędziowego i obudów elektronicznych, gdzie określono nieodblaskowy czarny wygląd.
• Cynkowanie galwaniczne (chromian przezroczysty lub żółty): Dodaje od 5 do 12 mikronów na powierzchnię. Powłoka o grubości powyżej 10 mikronów na gwintach 6 g stwarza ryzyko niedopasowania lub uszkodzenia miernika i wymaga wyprodukowania śruby podstawy z klasą tolerancji 6e, aby zapewnić naddatek na poszycie.
• Niklowanie: Tworzy jasną, odporną na korozję powierzchnię o grubości od 8 do 15 mikronów na stronę. Niklowane główki guzików w zastosowaniach mających kontakt ze skórą należy przetestować pod kątem zgodności z uwalnianiem niklu zgodnie z załącznikiem XVII do rozporządzenia UE, wpis 27.
• Powłoka płatkowa Dacromet / Geomet: Nakładany przy całkowitej grubości od 8 do 20 mikronów, zapewniający odporność na mgłę solną od 500 do 1000 godzin bez ryzyka kruchości wodorowej. W specyfikacji momentu obrotowego należy uwzględnić wyższy współczynnik tarcia (0,12 do 0,16) — ten sam moment montażowy powoduje zmniejszenie napięcia wstępnego o około 15% w porównaniu ze śrubami ocynkowanymi.
• Powłoki PVD (TiN, CrN, DLC): Nakładany przy grubości od 1 do 4 mikronów, PVD powoduje znikomy wzrost wymiarów, zapewniając jednocześnie twardość powierzchni od 1500 do 5000 HV. Specjalizuje się w wysokiej klasy komponentach rowerowych, urządzeniach medycznych i precyzyjnych instrumentach optycznych.

Projektowanie pogłębień walcowych i otworów przelotowych dla instalacji ISO 7380: unikanie najczęstszych błędów rysunkowych

Śruby z łbem kulistym ISO 7380 są najczęściej instalowane w otworach pogłębionych, które zagłębiają łeb kopułowy poniżej lub równo z powierzchnią montażową. Geometria tych pogłębień walcowych jest często błędnie określana na rysunkach technicznych. Trzy najczęstsze błędy w rysunkach dla specyfikacji pogłębień walcowych ISO 7380 i ich konsekwencje to:

• Określenie głębokości pogłębienia równej nominalnej wysokości główki: Przy tolerancjach wymiarowych zarówno śruby, jak i obrabianego pogłębienia, kopuła albo będzie wystawać nieco ponad powierzchnię, albo będzie osadzona poniżej poziomu. Prawidłowa praktyka dodaje 0,1 mm do 0,2 mm do nominalnej wysokości łba przy określaniu głębokości pogłębienia walcowego, aby zapewnić spójne osadzenie równo lub poniżej.
• Stosowanie walca walcowo-czołowego z płaskim dnem do głowic kopułkowych: Cylindryczny pogłębiacz walcowy o płaskim dnie styka się z kopułą tylko na jej krawędzi obwodowej, tworząc kontakt liniowy, który koncentruje naprężenia i nie zapewnia bocznej stabilizacji łba śruby pod obciążeniem ścinającym. Prawidłowa średnica pogłębienia walcowego jest o 0,3 mm do 0,5 mm większa niż nominalna średnica łba.
• Nie określono luzu dostępu klucza sześciokątnego nad pogłębieniem walcowym: Konstrukcje, które zapewniają prześwit od 5 mm do 8 mm nad pogłębieniem walcowym, wymagają albo klucza sześciokątnego z kulistą końcówką (który zmniejsza przenoszony moment obrotowy o 25% do 30%), albo wkrętaka sześciokątnego z uchwytem w kształcie litery T — oba należy uwzględnić w określonym momencie montażowym.

Niestandardowe warianty ISO 7380: niestandardowe średnice łbów, większe głębokości gniazd i opcje o niskim poziomie pola magnetycznego

Standardowe serie wymiarowe zdefiniowane w ISO 7380 obejmują rozmiary nominalne od M3 do M16 ze stałymi stosunkami średnicy łba i wysokości. W wielu zastosowaniach inżynierii precyzyjnej te standardowe współczynniki nie odpowiadają optymalnie wymaganiom projektowym, a niestandardowe warianty kształtu łba przycisku są określane w celu zaspokojenia konkretnych potrzeb funkcjonalnych.

Zwiększona średnica łba w celu zwiększenia powierzchni łożyska

Zwiększenie średnicy łba poza normę ISO 7380 przy jednoczesnym zachowaniu profilu kopułkowego łba guzikowego pozwala uzyskać łącznik o znacznie większej powierzchni nośnej, co eliminuje potrzebę stosowania oddzielnej podkładki w przypadku zastosowań na miękkim podłożu. Niestandardowe średnice łba od 1,5 × do 2,0 × standardowej średnicy łba ISO 7380 są możliwe do wykonania poprzez tłoczenie na zimno w niestandardowej matrycy i są produkowane komercyjnie w partiach po 5000 sztuk lub więcej. Profil kopuły należy przeprojektować proporcjonalnie w przypadku zwiększenia średnicy łba, aby zachować zamierzony niskoprofilowy wygląd.

Większa głębokość gniazda zapewniająca przenoszenie wyższego momentu obrotowego

Wyprodukowanie łba o profilu ISO 7380 z głębokością gniazda odpowiadającą lub zbliżoną do normy ISO 4762 tworzy geometrię hybrydową, która zapewnia niskoprofilowy wygląd zewnętrzny łba guzika z mocowaniem gniazda i momentem obrotowym śruby z łbem walcowym. Ta niestandardowa konfiguracja jest stosowana w zastosowaniach, w których wymagane jest maksymalne napięcie wstępne, ale wystający cylindryczny łeb śruby ISO 4762 jest niedopuszczalny. Zwiększoną głębokość gniazda uzyskuje się poprzez określenie większej wysokości łba w oprzyrządowaniu do spęczania na zimno, zazwyczaj dodając od 0,5 mm do 1,5 mm poza normę ISO 7380 dla rozmiarów od M4 do M8. Własne możliwości narzędziowe firmy Suzhou Anzhikou umożliwiają włączenie niestandardowych specyfikacji głębokości gniazda do projektu matrycy chodnikowej i sprawdzenie jej poprzez kontrolę pierwszego artykułu przed dopuszczeniem do produkcji.

Gatunki niskomagnetyczne i niemagnetyczne

Standardowa austenityczna stal nierdzewna Śruba ISO 7380s mają niską, ale niezerową przenikalność magnetyczną ze względu na martenzyt wywołany odkształceniem, który tworzy się podczas procesu kucia na zimno. Do zastosowań w sprzęcie MRI, zespołach magnetometrów i precyzyjnych instrumentach kompasowych, prawdziwie niemagnetyczne główki guzików ISO 7380 wymagają albo wyżarzania roztworowego po nagrzaniu, albo specyfikacji gatunku stopu superaustenitycznego, takiego jak 316LN lub 904L. Te warianty niemagnetyczne to elementy produkowane na zamówienie w małych partiach zgodnie ze specyfikacją klienta, a weryfikacja przenikalności magnetycznej gotowych śrub wymaga pomiaru cewką Helmholtza lub skalibrowanego miernika przenikalności — standardowy test magnesu z efektem Halla jest niewystarczający do wykrycia niewielkich wzrostów przepuszczalności, które nie spełniają precyzyjnych specyfikacji przyrządu.
