Śruby z łbem sześciokątnym z łbem stożkowym: tolerancja kąta pogłębienia i integralność osadzenia

Kąt pogłębienia 90 stopni określony dla systemu metrycznego Śruby z łbem sześciokątnym z łbem stożkowym toleruje odchyłki produkcyjne wynoszące ±1 stopień zgodnie z normą ISO 10642, jednak to wąskie pasmo określa, czy łeb śruby jest osadzony równo, wystaje ponad powierzchnię, czy też opada pod nią. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. kontroluje dolny kąt łba śrub z łbem sześciokątnym wpuszczanym w zakresie ±0,5 stopnia za pomocą matryc obrabianych CNC, rozpoznając, że 1,5-stopniowe niedopasowanie pomiędzy łbem śruby a wpuszczonym otworem tworzy obwodowy styk liniowy, a nie zamierzony kontakt powierzchniowy. Ten styk liniowy skupia obciążenie zaciskające w wąskim pasie, który odkształca plastycznie współpracujące powierzchnie aluminiowe przy momentach obrotowych 30% poniżej znamionowej wartości osadzenia, co prowadzi do trwałego poluzowania po pierwszym cyklu termicznym.

W przypadku zespołów aluminiowych, w których otwór z łbem stożkowym jest obrabiany maszynowo, a nie formowany, zespół inżynierów Anzhikou Hardware składający się z 10 techników z 20-letnim doświadczeniem w branży zaleca określenie pogłębienia 92-stopniowego na łbie śruby, gdy materiałem współpracującym jest aluminium 6061-T6. Lekko rozwarty kąt kompensuje powrót sprężystości aluminium po obróbce, zapewniając, że śruba wkręca łeb w kontakt na całej powierzchni po przyłożeniu momentu obrotowego. Ta kompensacja geometryczna jest szczególnie istotna w przypadku wewnętrznych paneli lotniczych i nadwozi pojazdów wyścigowych, gdzie płaskie powierzchnie są obowiązkowe ze względów aerodynamicznych i estetycznych. Sprzęt do kucia na zimno firmy z Tajwanu i Japonii umożliwia taką kontrolę kąta poprzez serwoelektryczne pozycjonowanie stempla z powtarzalnością 0,01 mm, monitorowane w czasie rzeczywistym za pomocą czujników optycznych zintegrowanych z ponad 200 liniami produkcyjnymi maszyn.

Kompromisy wysokości główki i głębokości wnęki w konstrukcjach niskoprofilowych

Dane dotyczące utraty momentu obrotowego pokazują, że mniejsze śruby z łbem sześciokątnym z łbem stożkowym są nieproporcjonalnie podatne na zmniejszenie głębokości wgłębienia. System jakości Anzhikou Hardware z certyfikatem ISO9001:2015 wymusza 100% kontrolę głębokości wgłębienia w przypadku M3 i mniejszych rozmiarów za pomocą konfokalnego pomiaru laserowego, odrzucając śruby, w których dno gniazda sześciokątnego znajduje się w odległości 0,2 mm od spodu łba. Zapobiega to awariom krzywki, które występują, gdy klucz imbusowy styka się z dnem gniazda przed przeniesieniem pełnego momentu obrotowego.

Produkcja śrub aluminiowych: obróbka na zimno 6061-T6 w porównaniu z 7075-T6

Śruby aluminiowe oferują gęstość 2,70 g/cm3 – jedną trzecią gęstości stali – ale dobór stopu decyduje o tym, czy element złączny w ogóle będzie mógł być stwardniały. Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje śruby aluminiowe głównie ze stali 6061-T6 i 7075-T6, przy czym stan T6 wskazuje na obróbkę cieplną przesycającą, a następnie sztuczne starzenie. Stop 6061, zawierający 0,8% magnezu i 0,4% krzemu, podczas starzenia tworzy wydzielenia Mg₂Si, które wzmacniają osnowę, zachowując jednocześnie wystarczającą plastyczność dla stosunku wysokości główki do spęczania na zimno do 0,75 średnicy trzpienia. W przeciwieństwie do tego, 7075-T6 z zawartością 5,6% cynku i 2,5% magnezu osiąga wytrzymałość na rozciąganie 570 MPa – o 40% wyższą niż 6061-T6 – ale jego ograniczona plastyczność ogranicza stosunek twardnienia na zimno do wysokości główki poniżej 0,55 bez wyżarzania pośredniego.

Zakład Anzhikou Hardware o powierzchni 2000 metrów kwadratowych rozwiązuje to ograniczenie poprzez dwuetapowy proces łbania śrub 7075-T6. Pierwszy etap formuje główkę w temperaturze 250°C, wykorzystując zmniejszone naprężenia płynięcia aluminium w podwyższonej temperaturze, utrzymując się poniżej temperatury starzenia, która przekraczałaby stan T6. W drugim etapie, w temperaturze otoczenia, głowica jest dopasowywana na zimno do ostatecznych wymiarów i utwardzana przez zgniot powierzchni, aby poprawić odporność na zużycie. To hybrydowe podejście, opracowane w ciągu 20 lat doświadczenia w produkcji przemysłowej, pozwala uzyskać śruby z łbem sześciokątnym stożkowym 7075-T6 o twardości łba 95 HRB — wystarczającej, aby zapobiec zaokrągleniu gniazda sześciokątnego przy standardowym momencie obrotowym — przy jednoczesnym zachowaniu wytrzymałości rdzenia odpornej na pękanie przy ścinaniu w połączeniach konstrukcyjnych.

Matryca doboru stopów do zastosowań ze śrubami aluminiowymi

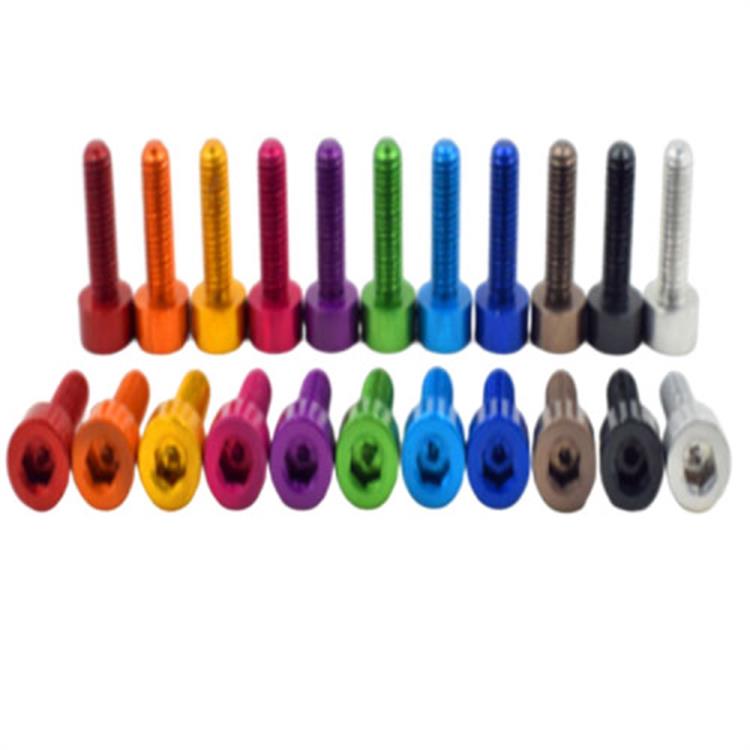

• 6061-T6 do obudów maszyn ogólnych i elektroniki: Wyważony stosunek wytrzymałości do odkształcalności umożliwia stosowanie skomplikowanych geometrii łba, w tym głębokich gniazd sześciokątnych i radełkowanych powierzchni nośnych. Urządzenia do walcowania gwintów firmy Anzhikou Hardware wytwarzają gwinty maszynowe na śrubach 6061-T6 z wykończeniem powierzchni Ra 0,8 μm, zmniejszając tarcie podczas montażu w odlewach lub wytłoczkach aluminiowych.
• 7075-T6 do sprzętu lotniczego i kosmicznego oraz wyczynowego sprzętu sportowego: Wyjątkowa wytrzymałość pozwala na użycie śrub o mniejszej średnicy w zastosowaniach, w których ciężar ma krytyczne znaczenie, takich jak śruby z łbem sześciokątnym M4 z łbem stożkowym, zastępujące stalowe odpowiedniki M5 w elementach rowerowych. Sprzęt CNC firmy umożliwia obróbkę 7075-T6 z wąskimi tolerancjami (± 0,02 mm) dla śrub pasowanych i konstrukcji z chwytem schodkowym, których nie da się osiągnąć samym spulchnianiem na zimno.
• 2024-T4 do śrub nitowanych w poszyciu samolotów: Wysoka zawartość miedzi w tym stopie (4,4%) zapewnia wyjątkową wytrzymałość na ścinanie, ale słabą odporność na korozję. Anzhikou Hardware nakłada powłoki konwersyjne Alodine 1200 na śruby 2024-T4, tworząc złocistą warstwę chromianu, która wydłuża odporność na mgłę solną z 24 godzin (goła) do 336 godzin, zachowując jednocześnie przewodność elektryczną w celu ochrony przed uderzeniem pioruna.

Zapobieganie zacieraniu się i zatarciom w połączeniach gwintowych aluminium-aluminium

Kiedy aluminiowa śruba jest wkręcana w aluminiową nakrętkę lub gwintowany otwór, brak różnicy twardości pomiędzy współpracującymi powierzchniami stwarza idealne warunki dla zużycia kleju. Powłoka tlenku glinu (Al₂O₃, o grubości od 2 do 5 nanometrów), która zwykle chroni pęknięcia metalu pod naciskiem styku na powierzchni bocznej gwintu, odsłaniając gołe aluminium, które zgrzewa się na zimno w poprzek styku. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. określiła ilościowo to zachowanie poprzez badanie momentu obrotowego i rozciągania: niesmarowane aluminiowe śruby M5 osiągają moment zatarcia przy 60% swojego momentu plastyczności, co oznacza, że ​​śruba dokręcona z pełnym znamionowym obciążeniem zaciskającym przekroczyła już próg zatarcia.

Obróbka powierzchniowa śrub aluminiowych zapobiegająca zatarciu

Do zastosowań związanych z uziemieniem elektrycznym, gdzie właściwości izolacyjne twardej anody są niedopuszczalne, firma Anzhikou Hardware zaleca aluminiowe śruby z łbem sześciokątnym z powłoką Dacromet. Matryca płatków cynkowo-aluminiowych zapewnia ofiarną ochronę przed korozją, podczas gdy osadzone cząsteczki smaru zmniejszają współczynnik tarcia gwintu z 0,45 (suche aluminium) do 0,18. Pozwala to na zastosowanie pełnego momentu obrotowego bez ryzyka zatarcia, utrzymując przewodność złącza poniżej 1 miliomów. Linia produkcyjna firmy zapobiegająca luzowaniu umożliwia nakładanie Dacrometu na miniaturowe śruby aluminiowe o średnicy do 0,6 mm poprzez obróbkę odśrodkową w cylindrze, która zapobiega zagnieżdżaniu się części i zapewnia jednorodność powłoki na bokach gwintu.

Zarządzanie rozszerzalnością cieplną w zespołach mieszanych ze śrubami aluminiowymi

Współczynnik rozszerzalności cieplnej aluminium (23,6 × 10⁻⁶/°C) jest dwukrotnie większy od współczynnika rozszerzalności stali (11,7 × 10⁻⁶/°C), tworząc zróżnicowane naprężenia rozszerzalnościowe, gdy śruby aluminiowe zabezpieczają elementy ze stali lub żeliwa pomimo wahań temperatury. Suzhou Anzhikou Hardware Technology Co., Ltd. często spotyka się z tym problemem w zastosowaniach motoryzacyjnych i przemysłowych, gdzie w celu zmniejszenia masy wybiera się śruby aluminiowe, ale muszą one utrzymywać siłę mocowania od -40°C w zimie do 150°C pod maską. Różnicowe rozszerzanie powoduje, że aluminiowa śruba wydłuża się o 0,012 mm więcej niż stalowy odpowiednik na 10 mm długości łączonej przy wzroście temperatury o 100°C, skutecznie zmniejszając obciążenie zaciskające o 15 do 20%, jeśli złącze jest sztywne.

Strategie projektowania kompensacyjnego dla połączeń aluminiowych poddanych zmianom temperaturowym

Zespół inżynierów Anzhikou Hardware rozwiązuje ten problem poprzez wspólne projektowanie zgodności, zamiast po prostu akceptować utratę mocowania. W przypadku aluminiowych śrub z łbem sześciokątnym z łbem stożkowym w kołnierzach stalowych firma zaleca określenie zmniejszonej średnicy trzpienia – zwykle 0,9-krotności mniejszej średnicy gwintu – pomiędzy łbem a pierwszym gwintem łączonym. Ta zmniejszona sekcja działa jak element elastyczny, rozciągający się, aby dostosować się do różnicy temperatur, zachowując jednocześnie minimalne obciążenie zaciskające. Sprzęt CNC w zakładzie o powierzchni 2000 metrów kwadratowych obrabia te zmniejszone chwyty z wykończeniem powierzchni Ra 0,4 μm, aby zapobiec inicjowaniu pęknięć zmęczeniowych na przejściu średnicy.

• Stosy podkładek Belleville pod łbem stożkowym zapewniają alternatywny mechanizm zgodności. Pojedyncza podkładka Belleville w rozmiarze M5 o ugięciu 0,3 mm pochłania różnicę rozszerzalności cieplnej dla długości do 15 mm. Anzhikou Hardware oferuje śruby z łbem sześciokątnym z łbem stożkowym i wstępnie zmontowanymi stożkowymi podkładkami sprężystymi w ramach niestandardowej usługi dostosowywania śrub, eliminując wyzwania związane z montażem oddzielnych podkładek na zautomatyzowanych liniach montażowych.
• W przypadku połączeń, w których wymagana jest zarówno konserwacja zacisku, jak i ciągłość elektryczna, firma określa śruby aluminiowe z posrebrzanymi powierzchniami nośnymi. Warstwa srebra (o grubości 2 do 3 mikronów) utrzymuje rezystancję styku poniżej 0,5 milioma w cyklach termicznych, zapobiegając gromadzeniu się tlenku glinu na styku łba śruby. Takie podejście jest standardem w przypadku połączeń szyn zbiorczych w zestawach akumulatorów pojazdów elektrycznych, gdzie Anzhikou Hardware eksportuje do dostawców motoryzacyjnych w Europie i Ameryce Północnej.

20-letnie doświadczenie firmy w dostosowywaniu śrub niestandardowych obejmuje analizę elementów skończonych efektów rozszerzalności cieplnej dla geometrii połączeń specyficznych dla klienta. Ta zdolność przewidywania, wspierana przez pełną gamę sprzętu testowego w zakładzie, pozwala firmie Anzhikou Hardware zalecać specyfikacje śrub, które utrzymują siłę zacisku w pełnym zakresie temperatur roboczych, zamiast polegać na empirycznych współczynnikach bezpieczeństwa.

Zachowanie korozyjne śrub aluminiowych w połączeniach galwanicznych

Pozycja aluminium jako najbardziej anodowego metalu konstrukcyjnego sprawia, że jest to element ofiarny praktycznie w każdym połączeniu galwanicznym. Kiedy aluminiowa śruba styka się z powierzchniami ze stali nierdzewnej, miedzi lub niklu w obecności elektrolitu, aluminium koroduje preferencyjnie, aby chronić materiał katodowy. Suzhou Anzhikou Hardware Technology Co., Ltd. określa ilościowo to ryzyko poprzez analizę szeregów galwanicznych i zapewnia strategie łagodzenia dostosowane do konkretnych par metali odmiennych zidentyfikowanych podczas procesu dostosowywania.

Kompatybilność galwaniczna i strategie ochrony

W środowiskach morskich, gdzie śruby aluminiowe mocują osprzęt ze stali nierdzewnej, gęstość prądu galwanicznego na styku może osiągnąć 50 μA/cm² w wodzie morskiej, co powoduje zużycie 0,5 mm aluminium rocznie. Anzhikou Hardware zaleca trzy poziomy ochrony w oparciu o wymagania dotyczące żywotności:

• Izolacja pierwotna: Nałożenie 50-mikronowej warstwy uszczelniacza do gwintów na bazie epoksydu na gwinty śrub przed montażem tworzy barierę dielektryczną, która eliminuje kontakt galwaniczny. Linia produkcyjna firmy zapobiegająca luzowaniu umożliwia wstępne nałożenie uszczelniaczy anaerobowych na aluminiowe śruby z łbem sześciokątnym z łbem stożkowym, z czasem utwardzania od 10 do 30 minut, w zależności od temperatury otoczenia.
• Ochrona katodowa: W przypadku stałych instalacji podwodnych zastosowanie śrub aluminiowych ze stopu 5052-H32 zawierającego 2,5% magnezu powoduje przesunięcie potencjału korozyjnego o 100 mV bardziej negatywnie niż w przypadku 6061-T6. To sprawia, że ​​sama śruba jest anodą protektorową dla całego zespołu, korodującą równomiernie, a nie lokalnie wżerową. Certyfikacja materiałowa Anzhikou Hardware obejmuje potencjodynamiczne krzywe polaryzacji, które weryfikują to zachowanie.
• Modyfikacja projektu: Przejście z kontaktu bezpośredniego na pośrednią tuleję polimerową eliminuje całkowicie parę galwaniczną. Firma produkuje śruby aluminiowe ze zintegrowanymi kołnierzami polimerowymi uformowanymi na trzpieniu, utrzymującymi siłę zacisku i zapewniającymi separację dielektryczną od elementu katodowego na poziomie 0,5 mm.

W przypadku 40 krajów i obszarów w portfolio eksportowym Anzhikou Hardware wymagania dotyczące kompatybilności galwanicznej znacznie się różnią. Rynki Bliskiego Wschodu priorytetowo traktują odporność infrastruktury przybrzeżnej na korozję galwaniczną wywołaną chlorkami, podczas gdy rynki europejskie kładą nacisk na powłoki zgodne z dyrektywą RoHS, w których nie stosuje się chromu sześciowartościowego. System jakości ISO9001:2015 firmy zarządza tymi regionalnymi różnicami poprzez kontrolowaną dokumentację procesu, zapewniając, że śruby aluminiowe wysyłane do niemieckich klientów z branży motoryzacyjnej spełniają specyfikacje VW 60446, a śruby przeznaczone do projektów budowlanych w Zjednoczonych Emiratach Arabskich spełniają wymagania trwałości BS EN 1999-1-4.

Produkcja miniaturowych śrub aluminiowych: Nagłówek i gwint poniżej M1,5

Produkcja śrub aluminiowych poniżej M1,5 stanowi wyzwanie dla konwencjonalnej wiedzy dotyczącej twardnienia na zimno, ponieważ niska granica plastyczności materiału powoduje nadmierne wypływki na liniach podziału, a wysoka przewodność cieplna szybko rozprasza ciepło odkształcenia, które wspomaga plastyczność. Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje miniaturowe śruby aluminiowe o średnicy zewnętrznej do 0,6 mm – co odpowiada możliwościom firmy w zakresie stali i tytanu – poprzez adaptacje procesów opracowane specjalnie pod kątem właściwości metalurgicznych aluminium.

Parametry procesu dla submilimetrowych śrub aluminiowych

Prędkość wkręcania śrub aluminiowych M1.0 jest zmniejszona do 80 uderzeń na minutę w porównaniu do 150 w przypadku równoważnych śrub stalowych, wydłużając czas przebywania pod ciśnieniem stempla, aby skompensować wrażliwość aluminium na szybkość odkształcania. Importowany z Tajwanu sprzęt do przerobu na zimno firmy Anzhikou Hardware osiąga ten cel poprzez sterowanie napędem o zmiennej częstotliwości bez modyfikacji mechanicznych. Luz pomiędzy stemplem a matrycą jest zmniejszony do 0,005 mm – czyli o połowę mniej niż w przypadku stali – aby zapobiec tworzeniu się wypływki aluminiowej, która wymagałaby wtórnego przycięcia i stwarzałaby ryzyko uszkodzenia geometrii miniaturowej śruby.

Walcowanie gwintów na submilimetrowych śrubach aluminiowych wymaga matryc o promieniu grani większym o 30% w porównaniu do odpowiedników stali. Większy promień rozkłada naprężenia tworzące gwint na większą objętość materiału, zapobiegając pękaniu obwodowemu, które występuje, gdy standardowa geometria matrycy ścina miękkie aluminium na grzbiecie gwintu. Urządzenia do walcowania gwintów firmy Anzhikou Hardware, będące częścią ponad 200 zestawów precyzyjnych maszyn w zakładzie, przechowują profile matryc specyficzne dla aluminium w sterowniku CNC i automatycznie wybierają prawidłową geometrię w oparciu o specyfikację stopu zlecenia produkcyjnego.

Kontrola jakości tych miniaturowych śrub aluminiowych wykorzystuje zautomatyzowane sortowanie optyczne, a nie ręczne sprawdzanie. Sprzęt testowy firmy obejmuje systemy wizyjne o rozdzielczości 5 mikronów, które kontrolują 100% produkcji pod kątem średnicy łba, koncentryczności trzpienia, średnicy skoku gwintu i obecności gniazda sześciokątnego. Wadliwe części są wyrzucane pneumatycznie z szybkością do 600 sztuk na minutę, co utrzymuje przepustowość niezbędną do osiągnięcia rocznej zdolności produkcyjnej wynoszącej 2000 metrów kwadratowych, zapewniając jednocześnie dostawę pozbawioną defektów do klientów z sektorów elektroniki i wyrobów medycznych, gdzie pojedynczy brakujący gwint mógłby spowodować awarię montażu.
