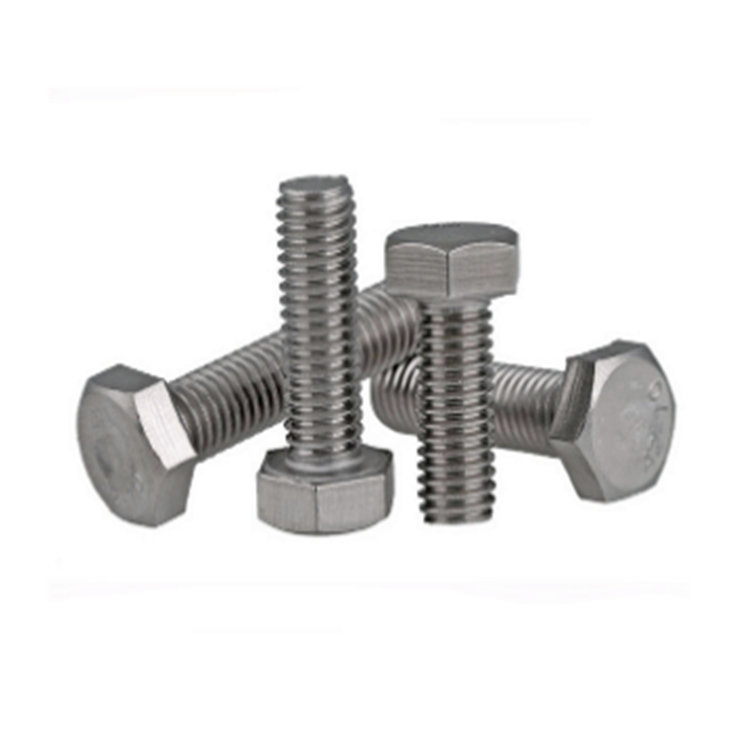

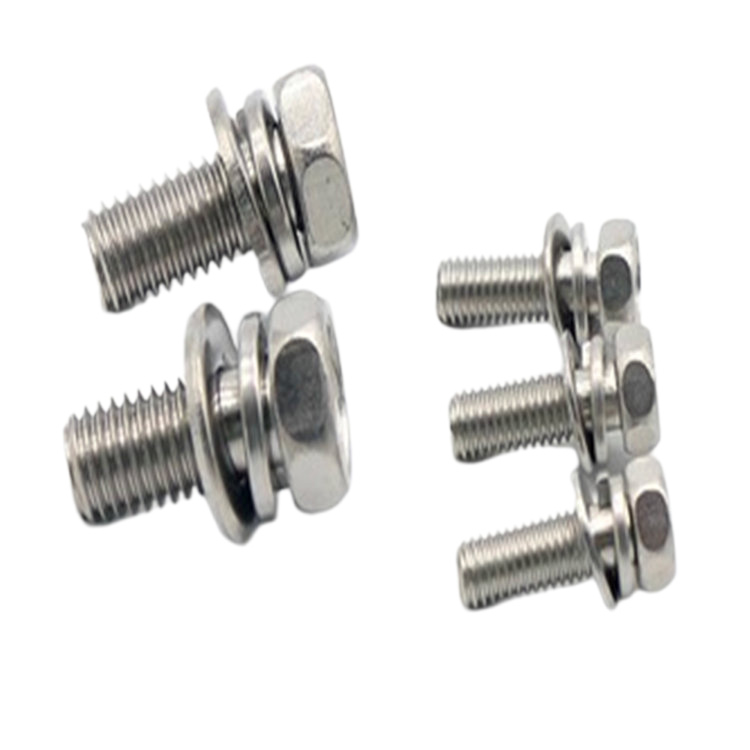

Tolerancja w przekroju mieszkania w Śruby z łbem sześciokątnym i jego wpływ na niezawodność

Wymiar płaski (AF) śruby z łbem sześciokątnym to parametr określający, czy klucz lub nasadka są prawidłowo osadzone na łbie elementu mocującego. Choć wydaje się to proste, zakres tolerancji przypisany AF — i jego interakcja z tolerancjami produkcyjnymi klucza — ma bezpośredni wpływ na to, czy moment obrotowy podczas montażu jest skutecznie przenoszony, czy też narzędzie ślizga się, zaokrągla spłaszczenia lub przykłada nierówne obciążenie. Zgodnie z normami ISO 4014 i DIN 931 tolerancja AF dla śruby z łbem sześciokątnym w klasie produktu A jest określona jako h15 dla rozmiarów do M16, co pozwala na znaczne ujemne odchylenie od wartości nominalnej. W przypadku śruby M10 (nominalny AF 17 mm) minimalny dopuszczalny AF pod h15 wynosi 16,73 mm — odstęp 0,27 mm w stosunku do nominalnego.

Samodzielnie 0,27 mm wydaje się nieistotne. W połączeniu ze standardowym kluczem płaskim wyprodukowanym zgodnie z jego własną tolerancją (zwykle 0,19 mm na rozwarciu szczęk dla klucza 17 mm zgodnie z DIN 894), całkowity luz pomiędzy szczęką klucza a płaską śrubą może osiągnąć 0,46 mm. Przy wysokim momencie obrotowym ten luz umożliwia nachylenie obrotowe, które koncentruje naprężenia kontaktowe w płaskich rogach, zamiast rozkładać je na całej płaskiej powierzchni. Rezultatem jest zaokrąglenie narożników — najpierw śruby, a następnie szczęki klucza — i postępująca utrata połączenia, która zwykle staje się nie do przyjęcia po 5–15 cyklach wysokiego momentu obrotowego. W przypadku zastosowań wymagających wielokrotnego montażu i demontażu określenie węższej tolerancji AF przy zakupie lub przejście na konfigurację z gniazdem sześciokątnym (Allen), która całkowicie eliminuje luz szczękowy – jest konkretnym środkiem zaradczym, który nie powoduje szkód strukturalnych.

Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje śruby z łbem sześciokątnym o wymiarach płaskich, utrzymywanych w określonych przez klienta oknach tolerancji węższych niż domyślne wartości normy ISO, przy użyciu sprzętu do walcowania gwintów i CNC wprowadzonego z Tajwanu i Japonii, zdolnego do utrzymania spójności wymiarowej w wielkoseryjnych seriach produkcyjnych bez utraty wydajności.

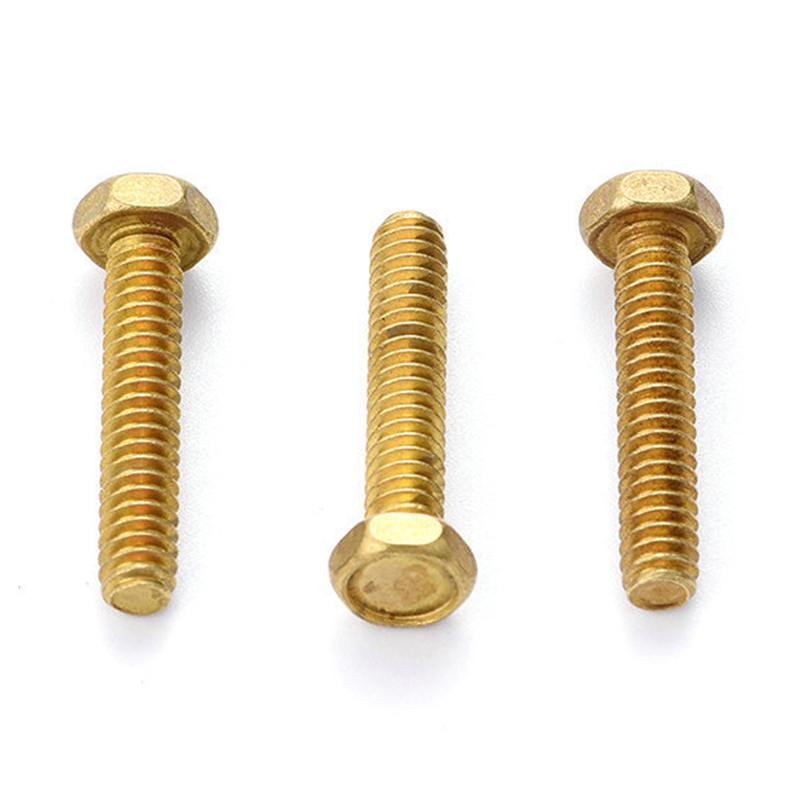

Śruby z łbem sześciokątnym z litego mosiądzu w zastosowaniach elektrycznych i uziemiających — kompromis w zakresie przewodności i wytrzymałości

Mosiądz jest często wybierany na śruby z łbem sześciokątnym w obudowach elektrycznych, szynach uziemiających i zespołach listew zaciskowych ze względu na jego przewodność elektryczną, ale przewodność stopów mosiądzu różni się znacznie w zależności od składu, a różnica ma znaczenie w zastosowaniach, w których rezystancja styku jest parametrem projektowym. Dwa najpopularniejsze stopy mosiądzu stosowane w produkcji elementów złącznych to CuZn39Pb3 (około 15–18% przewodności IACS) i CuZn36Pb3 (17–20% IACS). Dla porównania, czysta miedź zawiera 100% IACS, a aluminium 6061 zawiera około 40% IACS. Dlatego też śruby mosiężne nie zastępują miedzi tam, gdzie krytyczna jest niska rezystancja styku — stanowią kompromis konstrukcyjny, który zapewnia odpowiednią przewodność, a także znacznie lepszą obrabialność i wydajność tworzenia gwintu niż czysta miedź.

W zastosowaniach uziemiających bardziej krytycznym czynnikiem często nie jest przewodność objętościowa, ale rezystancja styku na powierzchni czołowej łożyska śruby i połączeniu gwintu. Warstwy tlenków na powierzchniach mosiądzu, które tworzą się w ciągu kilku godzin od wystawienia na działanie powietrza, zwiększają rezystancję styku o rząd wielkości w porównaniu do powierzchni świeżo obrobionych. Utrzymanie niskiej rezystancji styku wymaga albo obróbki powierzchni, która zapobiega utlenianiu (srebrzenie w przypadku uziemienia o wysokiej wydajności, niklowanie do ogólnego użytku), albo konstrukcji złącza zapewniającej wystarczający nacisk styku, aby mechanicznie przebić się przez warstwę tlenku. Wartości momentu obrotowego obliczone wyłącznie dla mocowania strukturalnego są często niewystarczające, aby osiągnąć to przemieszczenie tlenku — normy dotyczące projektowania połączeń uziemiających, takie jak IEEE 837 i IEC 61439, rozwiązują ten problem, podając oddzielne wymagania dotyczące momentu obrotowego i nacisku kontaktowego, które przekraczają typowe specyfikacje konstrukcyjne elementów złącznych.

Śruby z łbem sześciokątnym z litego mosiądzu wykazują również zjawisko znane jako pękanie korozyjne naprężeniowe (SCC) w obecności atmosfer zawierających amoniak – obiektów rolniczych, chłodni i niektórych środowisk uzdatniania wody. Szczególnie wrażliwe są stopy mosiądzu o wysokiej zawartości cynku (powyżej 15% Zn). Tam, gdzie istnieje ryzyko SCC, zastosowanie mosiądzu o niższej zawartości cynku (CuZn10 lub CuZn15) lub przejście na stop brązu krzemowego zapewnia znacznie lepszą odporność na SCC przy jedynie niewielkim zmniejszeniu obrabialności. Zespół inżynierów Anzhikou ocenia środowisko operacyjne klienta w ramach procesu wyboru materiałów do zamówień niestandardowych elementów złącznych, aktywnie sygnalizując ryzyko SCC przed rozpoczęciem produkcji.

Obliczanie długości połączenia gwintu dla śrub z łbem sześciokątnym w materiałach współpracujących niestalowych

Praktyczna zasada mówiąca, że „zazębienie gwintu powinno być równe jednej średnicy śruby” wywodzi się z konstrukcji złącza stal-stal i nie można jej bezpiecznie przenieść na zespoły, w których otwór gwintowany jest wykonany z aluminium, odlewu ciśnieniowego cynku, mosiądzu lub tworzyw konstrukcyjnych. Materiały te mają znacznie niższą wytrzymałość na ścinanie gwintu niż stal, co oznacza, że ​​przy tym samym obciążeniu osiowym śruby współpracujące gwinty ulegają zerwaniu, zanim sama śruba ulegnie zniszczeniu. Minimalną długość połączenia, aby zapobiec zdarciu gwintu, należy ponownie obliczyć dla faktycznie gwintowanego materiału, a wymagana długość często wynosi 1,5–3 × średnica śruby, w zależności od pary materiałów.

Obowiązujące porównanie trybów awaryjnych dla połączeń śrubowych z łbem sześciokątnym w materiałach mieszanych jest następujące:

Jedna praktyczna konsekwencja: śruby z łbem sześciokątnym z litego mosiądzu wkręcone w mosiężną obudowę to w rzeczywistości dobrze dobrana para materiałów — śruba i współpracujący gwint mają prawie identyczną wytrzymałość na ścinanie, dzięki czemu przewidywanie trybu uszkodzenia złącza jest proste, a zacieranie się gwintu jest mniej prawdopodobne niż w przypadku kombinacji różnych metali. Jest to znacząca zaleta w precyzyjnych obudowach przyrządów, korpusach zaworów i armaturze hydraulicznej, gdzie powszechne są połączenia mosiądz-mosiądz i oczekuje się długiej żywotności pomiędzy cyklami demontażu.

Oznaczenia klas właściwości na śrubach z łbem sześciokątnym i czego nie mówią o trwałości zmęczeniowej

Oznaczenia klas właściwości ISO 898-1 — 8.8, 10.9, 12.9 wytłoczone na łbie sześciokątnym — informują o minimalnej wytrzymałości na rozciąganie i granicy plastyczności łącznika, które są wystarczające do obliczeń projektowych obciążenia statycznego. To, czego te oznaczenia nie informują, to wytrzymałość zmęczeniowa, wrażliwość na karb lub działanie pod obciążeniem cyklicznym — trzy właściwości decydujące o tym, czy śruba z łbem sześciokątnym wytrzyma wibrujący zespół przez projektowany okres użytkowania wynoszący miliony cykli obciążenia. Śruba klasy wytrzymałości 8.8 dwóch różnych producentów, obaj spełniający minimalne wymagania dotyczące rozciągania, może różnić się wytrzymałością zmęczeniową o 30–40% w zależności od promienia nasady gwintu, wykończenia powierzchni przy biciu gwintu i stanu naprężenia szczątkowego w procesie walcowania.

Walcowanie gwintów, w przeciwieństwie do nacinania gwintów, jest kluczową zmienną procesu, która w największym stopniu wpływa na wydajność zmęczeniową. Walcowanie wywołuje ściskające naprężenie szczątkowe w stopie gwintu – strefie największej koncentracji naprężeń w śrubie obciążonej osiowo – co bezpośrednio przeciwstawia się naprężeniu zmęczeniowemu rozciągającemu i podnosi efektywną granicę wytrzymałości. W opublikowanych badaniach wykazano, że gwinty walcowane na śrubach klasy wytrzymałości 8.8 przekraczają trwałość zmęczeniową śrub z gwintem skrawanym tej samej klasy wytrzymałości o współczynniki od 2× do 4× w identycznych warunkach obciążenia. Dlatego też określenie „gwintów walcowanych po obróbce cieplnej” (a nie wcześniej) w krytycznych zastosowaniach zmęczeniowych dodaje wymierny margines bezpieczeństwa wykraczający poza to, co zapewnia samo oznaczenie klasy właściwości.

W przypadku śrub z łbem sześciokątnym z litego mosiądzu obliczenia zmęczeniowe są dodatkowo skomplikowane ze względu na niższy współczynnik zmęczenia mosiądzu (granica wytrzymałości do wytrzymałości na rozciąganie) w porównaniu ze stalą — zwykle 0,25–0,30 dla mosiądzu w porównaniu z 0,40–0,50 dla stali średniowęglowej. Oznacza to, że śruba mosiężna pracująca przy 40% swojej wytrzymałości na rozciąganie pod obciążeniem cyklicznym może nadal znajdować się w stanie krytycznym pod względem zmęczeniowym, podczas gdy śruba stalowa przy tym samym ułamku naprężenia będzie bezpiecznie poniżej granicy wytrzymałości. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. wykorzystuje sprzęt do walcowania gwintów w ramach swojego standardowego procesu produkcyjnego śrub z łbem sześciokątnym ze stali i mosiądzu, zapewniając stałą poprawę naprężeń szczątkowych ściskających niezależnie od wielkości partii — jest to zdolność procesu, która bezpośrednio wspiera klientów projektujących usługi wymagające krytycznego zmęczenia na rynku eksportowym obejmującym 40 krajów.
