Geometria napędu Torx i opór krzywki — inżynieria kryjąca się za profilem sześciolistkowym

Układ napędowy Torx (ISO 10664, wewnętrznie nazywany sześciokątnym) został zaprojektowany specjalnie w celu wyeliminowania awarii krzywki, która jest plagą napędów Phillips i Pozidriv przy wysokich momentach montażowych. Krzywka na zewnątrz występuje, gdy siła osiowa pochodząca od wkrętaka klinuje wiertło z wgłębienia w miarę wzrostu momentu obrotowego — jest to konsekwencja nachylonych boków napędów krzyżowych, które przekształcają moment obrotowy w siłę wyrzutu. Profil sześciokątny zastępuje ustawione pod kątem boki zakrzywionymi występami, które sprzęgają się z końcówką wkrętakową z niemal pionowymi ściankami stykowymi, dzięki czemu siła reakcji pod momentem obrotowym jest skierowana promieniowo do wewnątrz, a nie osiowo na zewnątrz. Rezultatem jest układ napędowy, w którym zwiększenie momentu obrotowego zwiększa przyczepność sprzęgającą, a nie wyrzucanie wiertła.

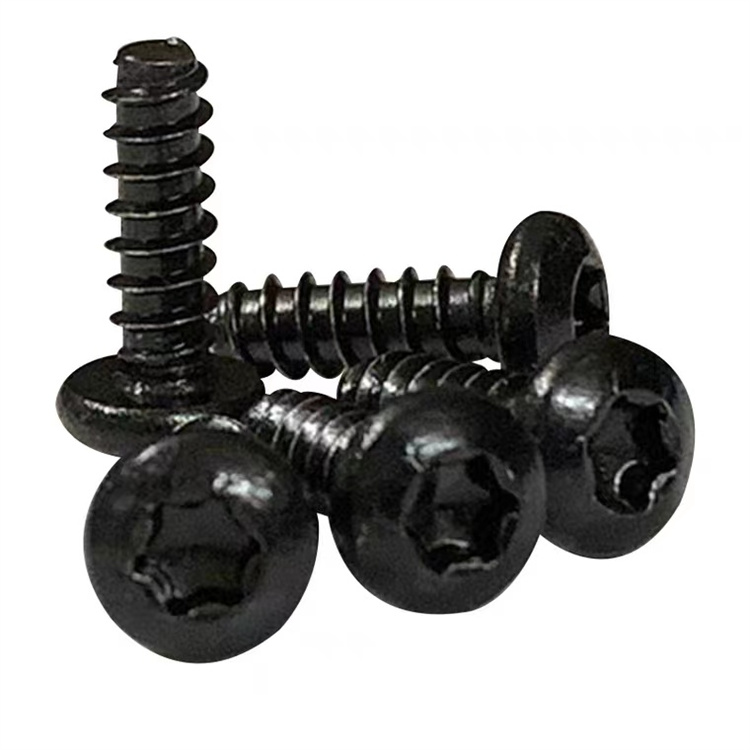

Praktyczne konsekwencje dla Wkręty samogwintujące typu Torx z łbem stożkowym jest istotne: ponieważ wyeliminowano krzywkę, śrubę można wkręcić z pełnym momentem montażowym bez poślizgu wkrętaka i uszkodzenia wgłębienia lub otaczającej powierzchni materiału. Ma to szczególne znaczenie w przypadku wkrętów samogwintujących z łbem stożkowym instalowanych w widocznych lub wykończonych powierzchniach — wykończeniach wnętrz samochodów, panelach urządzeń, obudowach elektroniki użytkowej — gdzie ślady poślizgu bitów stanowią gwarancję gwarancji i wpływają na wygląd. Profil sześciokątny przenosi również moment obrotowy na większej powierzchni styku niż napęd Phillips o równoważnym rozmiarze wgłębienia, co powoduje bardziej równomierne rozłożenie naprężeń na ściankach wgłębienia i wydłuża żywotność zarówno wgłębienia na śrubę, jak i końcówki wkrętaka 5–10-krotnie w środowiskach produkcyjnych o dużej liczbie cykli.

Mniej omawianą zaletą jest samocentrujące zachowanie bitu Torx we wgłębieniu. Zakrzywiona geometria występu prowadzi wkrętak do wyrównania podczas osadzania, zmniejszając tolerancję niewspółosiowości kątowej wymaganą od narzędzia instalacyjnego. W przypadku zautomatyzowanego montażu przy użyciu wkrętaków automatycznych — co jest częstym scenariuszem stosowania wkrętów samogwintujących z łbem stożkowym Torx w przemyśle elektronicznym i motoryzacyjnym — to samocentrowanie skraca czas cyklu i zmniejsza ryzyko uszkodzenia wnęki w porównaniu z napędami Phillips, które wymagają mniejszych tolerancji ustawienia kątowego, aby uniknąć wkręcania krzyżowego. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. produkuje geometrię wgłębień Torx przy użyciu stempli do tłoczenia na zimno wyprodukowanych zgodnie z tolerancjami profili występów ISO 10664, przy czym głębokość wgłębienia i szerokość występu są weryfikowane za pomocą pomiaru optycznego przed wprowadzeniem do produkcji.

Wybór rozmiaru Torx dla wkrętów samogwintujących z łbem stożkowym — dlaczego rozmiar T i średnica śruby muszą być dokładnie dopasowane

Każde oznaczenie rozmiaru Torx (T6, T8, T10, T15, T20, T25, T27, T30 itd.) określa dokładną średnicę wpisanego koła dla wgłębienia sześciokątnego, a każdy rozmiar jest powiązany z zalecanym zakresem średnic śrub. Użycie rozmiaru Torx, który jest zbyt mały w stosunku do średnicy śruby, pozostawia niewystarczającą ilość materiału na ściance wgłębienia pomiędzy nasady płatków a obwodem łba śruby, co zmniejsza wytrzymałość na rozerwanie wnęki i powoduje promieniowe pękanie łba śruby w rogach wgłębienia pod wpływem momentu obrotowego. Użycie rozmiaru Torx, który jest zbyt duży w stosunku do średnicy łba śruby, wymaga usunięcia zbyt dużej ilości materiału z łba, co zmniejsza przekrój konstrukcyjny łba podczas zginania i może spowodować odłamanie łba przy dużym momencie obrotowym, zanim gwint osiągnie pełne połączenie.

Standardowe połączenie rozmiaru Torx i średnicy śruby dla wkrętów samogwintujących z łbem stożkowym jest zgodne z ustalonymi konwencjami branżowymi, które warto znać bezpośrednio, zamiast polegać na domyślnych ustawieniach katalogowych:

W przypadku wkrętów samogwintujących typu Torx z łbem stożkowym geometria łba stożkowego zapewnia większy stosunek średnicy łba do średnicy trzpienia w porównaniu z łbami płaskimi lub owalnymi, co pozwala na zastosowanie proporcjonalnie większego wgłębienia Torx bez utraty grubości ścianki pomiędzy wgłębieniem a obwodem łba. Jest to znacząca zaleta konstrukcyjna: określenie łba płaskiego zamiast łba płaskiego dla danej średnicy śruby pozwala w niektórych przypadkach na zwiększenie rozmiaru Torx o jeden, co zwiększa przenoszony moment obrotowy o 25–40% bez zmiany rozmiaru gwintu.

Optymalizacja kształtu gwintu dla wkrętów samogwintujących Torx z łbem stożkowym w podłożach termoplastycznych

Wkręty samogwintujące typu Torx z łbem stożkowym są szeroko stosowane w obudowach z tworzyw termoplastycznych — najpopularniejszymi podłożami są ABS, poliwęglan, polipropylen i nylon wypełniony włóknem szklanym — gdzie wkręt podczas instalacji tworzy własny gwint, a nie łączy się z wstępnie naciętym gwintem. Geometria kształtu gwintu wkrętu samogwintującego określa, jaki moment obrotowy jest wymagany do uformowania gwintu (moment napędowy), jakie obciążenie osiowe może wytrzymać uformowany gwint przed zdarciem (moment obrotowy przy zdzieraniu) oraz jaki jest stosunek między tymi dwoma wartościami. Podstawowym celem projektowym jest szeroki margines pomiędzy momentem napędowym a momentem ściągającym: umożliwia on całkowite zainstalowanie śruby bez przypadkowego usuwania przez operatora utworzonego gwintu przed gniazdami głowicy.

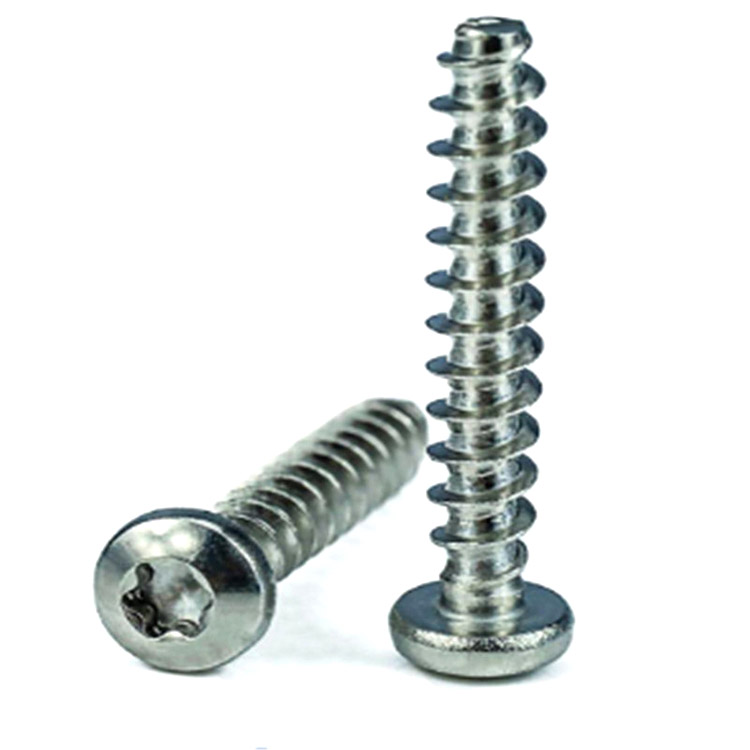

Wkręty samogwintujące do tworzyw sztucznych do gwintowania (w przeciwieństwie do nacinania gwintu) wykorzystują trójpłatkowy lub asymetryczny przekrój gwintu, który styka się ze ścianką otworu prowadzącego w trzech lub więcej punktach, a nie w sposób ciągły na obwodzie. Zmniejsza to moment formujący poprzez zmniejszenie powierzchni styku podczas wytwarzania gwintu, jednocześnie osiągając równoważną lub lepszą wytrzymałość na wyciąganie w porównaniu z gwintem o pełnym kontakcie – ponieważ przemieszczone tworzywo sztuczne odzyskuje elastycznie pomiędzy płatkami stykowymi i chwyta boki gwintu pod obciążeniem osiowym. W przypadku tworzyw termoplastycznych o wysokim stopniu odzysku sprężystego (polipropylen, mieszanki TPE) ten elastyczny uchwyt może stanowić aż do 30% całkowitego oporu na wyciąganie, co czyni go znaczącym i istotnym dla projektu efektem, a nie zjawiskiem wtórnym.

Wybór średnicy otworu pilotującego jest najważniejszym pojedynczym parametrem przy montażu wkrętu samogwintującego w tworzywach sztucznych, a konsekwencje błędów są asymetryczne. Nadwymiarowy otwór prowadzący w akceptowalny sposób zmniejsza moment formujący, ale drastycznie zmniejsza moment obrotowy przy ściąganiu — boki gwintu angażują mniej materiału, a przy niższych obciążeniach dochodzi do awarii podczas wyciągania. Niewymiarowy otwór prowadzący zwiększa zarówno moment formowania, jak i moment taśmy, ale nadmierny moment formowania generuje ciepło w wyniku odkształcenia plastycznego, topiąc bezpośrednie sąsiedztwo gwintu i tworząc osłabioną strefę wpływu ciepła, która pęka pod wpływem wibracji roboczych. Prawidłowa średnica otworu prowadzącego w przypadku zastosowań samogwintujących z tworzyw termoplastycznych wynosi zazwyczaj 85–92% zewnętrznej średnicy gwintu śruby, a konkretna wartość zależy od modułu sprężystości tworzywa sztucznego i grubości ścianki. W przypadku materiałów wypełnionych szkłem (na przykład nylon 30% GF) stężenie wypełniacza zmniejsza powrót sprężystości i wymaga nieco większego pilota — zwykle 90–95% — aby uniknąć pękania występu podczas instalacji.

Zespół inżynieryjno-techniczny firmy Anzhikou regularnie przedstawia klientom zalecenia dotyczące średnicy otworu pilotażowego, określając wkręty samogwintujące typu Torx z łbem stożkowym do nowych projektów obudów z tworzyw sztucznych, opierając się na ponad 20-letnim doświadczeniu w stosowaniu elementów złącznych w sektorach elektroniki, motoryzacji i produktów konsumenckich, aby zmniejszyć liczbę iteracji projektowych wymaganych przed ustanowieniem procesu montażu stabilnego pod względem produkcyjnym.

Tolerancja głębokości wgłębienia Torx i jej wpływ na zaangażowanie bitu wkrętaka podczas montażu produkcyjnego

Głębokość wgłębienia jest najmniej omawianym parametrem wymiarowym Śruby Torx w specyfikacjach zamówienia, jednak bezpośrednio kontroluje, jaka część bitu wkrętaka jest zaangażowana podczas instalacji, a zatem ile momentu obrotowego można przenieść, zanim bit albo odsłoni wgłębienie, albo wycofa się pod wpływem osiowej siły reakcji. ISO 10664 określa minimalną głębokość wgłębienia dla każdego rozmiaru Torx, ale nie określa wartości maksymalnej – pozostawiając górną granicę uznaniu producenta. W praktyce różnice w głębokości wgłębienia w partii produkcyjnej mogą wynosić nawet 0,15–0,25 mm w przypadku śrub z łbem zimnym, jeśli zużycie matrycy nie jest aktywnie monitorowane, a różnica ta ma wymierne konsekwencje w zautomatyzowanym montażu.

W pneumatycznych lub elektrycznych systemach wkrętaków z wyłącznikiem momentu obrotowego głębokość zagłębienia bitu wkrętaka wpływa na dokładność odczytu momentu obrotowego. Płytsze niż podano wgłębienie powoduje, że wiertło jest osadzone wyżej w stosunku do powierzchni łba śruby, zmieniając efektywne ramię momentu w punktach styku wypukłości i powodując, że czujnik momentu obrotowego rejestruje niższą wartość niż rzeczywisty moment obrotowy gwintu, co oznacza, że ​​moment obrotowy śruby może być niedostateczny, nawet jeśli narzędzie wskazuje zakończenie. Jest to szczególnie problematyczne w procesach montażu o krytycznym znaczeniu dla bezpieczeństwa (obudowy poduszek powietrznych w samochodach, obudowy urządzeń medycznych, złącza konstrukcyjne), gdzie śledzenie momentu obrotowego jest wymogiem regulacyjnym, a niedokręcenie elementów złącznych stanowi niezgodność.

Interakcja pomiędzy głębokością wgłębienia a zużyciem końcówki wkrętaka pogłębia ten efekt w miarę upływu czasu. Zużyty wiertło o zmniejszonej wysokości występu wymaga głębszego wgłębienia, aby uzyskać tę samą długość styku sprzęgającego, co nowy wiertło we wgłębieniu o nominalnej głębokości. Na liniach produkcyjnych, które nie ustalają odstępów między wymianami bitów na podstawie zmierzonej długości styków — a nie na podstawie dowolnej liczby cykli — w miarę zużywania się bitów wystąpią zmiany efektywnego momentu obrotowego instalacji, bez jakiejkolwiek zmiany odczytu wyjściowego momentu obrotowego narzędzia. Ustalenie minimalnej akceptowalnej głębokości wgłębienia w specyfikacjach kontroli przychodzącej, zamiast akceptować minimum ISO jako wystarczające, zapewnia margines niezbędny do uwzględnienia normalnego zużycia bitów podczas zmiany produkcyjnej.

Suzhou Anzhikou Hardware Technology Co., Ltd. monitoruje głębokość wgłębienia Torx jako zaplanowany punkt pomiaru w trakcie procesu, używając komparatorów optycznych na swoich liniach produkcyjnych do tłoczenia na zimno — jest to część ustrukturyzowanego procesu jakości zgodnie z certyfikacją ISO 9001:2015, który zapewnia spójność wymiarową wymaganą przez klientów na 40 rynkach eksportowych, gdzie standardy kwalifikacji procesu montażu wymagają udokumentowanej zgodności wymiarowej łącznika, a nie polegania wyłącznie na audycie momentu obrotowego produktu końcowego.
