Jak geometria matrycy do walcowania gwintów bezpośrednio kontroluje jakość gotowego gwintu

Matryce do walcowania gwintów nie tnij materiału — wypierają go, a dokładność gotowego profilu gwintu jest całkowicie określona przez geometrię matrycy, zanim pojedynczy półfabrykat trafi do maszyny. Gwint szlifowany na powierzchni matrycy musi uwzględniać sprężynowanie, charakterystykę przepływu materiału i elastyczny powrót materiału przedmiotu obrabianego po zwolnieniu nacisku walcowania. W przypadku półfabrykatów ze stali niskowęglowej sprężynowanie jest minimalne, a profile matryc mogą ściśle odpowiadać ostatecznej specyfikacji gwintu. W przypadku stali nierdzewnej lub tytanu kompensacja sprężynowania wynosząca od 0,3° do 0,8° na kącie przyłożenia musi być wbudowana w geometrię matrycy na etapie szlifowania — w przeciwnym razie gotowy gwint będzie wykazywany jako lekko rozwarty i nie przejdzie kontroli miernika, mimo że sama matryca ma prawidłowe wymiary.

Kąt wprowadzenia na matrycy do walcowania gwintów płaskich jest równie krytyczny. Zbyt strome wprowadzenie powoduje nadmierne promieniowe skoki ciśnienia w strefie wejściowej, co prowadzi do skosu półfabrykatu i nieregularnego początku gwintu. Zbyt płytkie wprowadzenie niepotrzebnie wydłuża strefę pracy, zwiększając zużycie matrycy i zmniejszając ilość użytecznych przeszlifów. W przypadku precyzyjnych miniaturowych śrub w zakresie od M0,6 do M2 – co stanowi zdolność produkcyjną rdzeni w Suzhou Anzhikou – strefa wprowadzająca jest zwykle utrzymywana na długości od 3 do 5 skoków gwintu, z kątem rampowym od 10° do 15° w zależności od twardości materiału i prędkości walcowania. Każde odchylenie przekraczające ± 0,5° od określonego kąta rampowego w tej skali spowoduje mierzalną zmianę skoku w gotowym gwincie.

Wybór materiału matrycy: dlaczego HSS i węglik służą różnym realiom produkcyjnym

Wybór pomiędzy stalą szybkotnącą (HSS) a węglikiem wolframu do matryc do walcowania gwintów nie jest wyłącznie decyzją kosztową — wiąże się z zasadniczym kompromisem pomiędzy wytrzymałością, odpornością na zużycie, możliwością ponownego szlifowania i całkowitym kosztem na część w całym okresie użytkowania matrycy. Zrozumienie, gdzie każdy materiał wyróżnia się, zapobiega kosztownym przedwczesnym awariom matrycy i nieplanowanym przestojom w produkcji.

Krytycznym, ale często pomijanym czynnikiem jest zachowanie każdego materiału w warunkach cykli termicznych. HSS zachowuje rozsądną wytrzymałość podczas nagrzewania się podczas walcowania i może absorbować niewielkie obciążenia udarowe wynikające z sporadycznych zacięć półfabrykatu bez pękania. Węglik natomiast jest wrażliwy na szok termiczny — jeśli dopływ płynu do walcowania zostanie przerwany nawet na krótko podczas pracy z dużą prędkością, nagła różnica temperatur pomiędzy powierzchnią matrycy a rdzeniem może zainicjować pękanie podpowierzchniowe, które może nie być widoczne aż do katastrofalnego pęknięcia matrycy kilka tysięcy cykli później. Linie do produkcji precyzyjnych śrub o dużej wydajności wyposażone w matryce z węglików spiekanych muszą zatem utrzymywać nieprzerwany przepływ chłodziwa, co stanowi niepodlegający negocjacjom wymóg kontroli procesu.

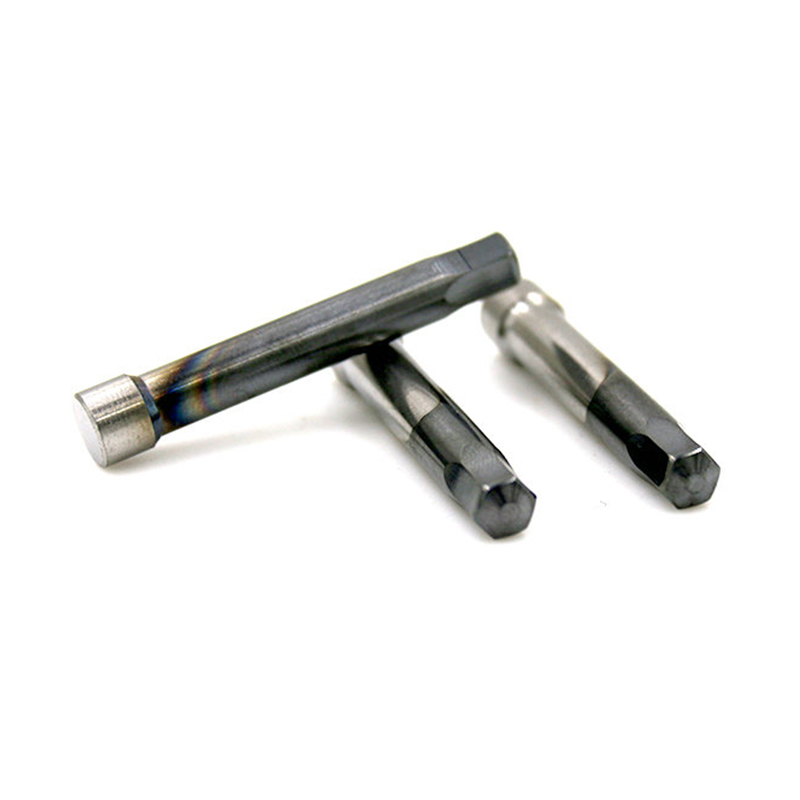

Projekt stempla z łbem na zimno: zarządzanie koncentracją naprężeń w produkcji miniaturowych śrub

W operacjach ciągnięcia na zimno, cios jest poddawany cyklicznym obciążeniom ściskającym, które w zlokalizowanych strefach kontaktu mogą przekraczać granicę plastyczności materiału przedmiotu obrabianego. W przypadku standardowych śrub M3 i większych przekrój stempla jest na tyle duży, że rozkład naprężeń na powierzchni stempla jest stosunkowo równomierny i możliwy do kontrolowania. Jednakże w przypadku miniaturowych śrub poniżej M2 – gdzie średnica kołka stempla spada poniżej 1,5 mm – koncentracja naprężeń w dowolnym przejściu geometrycznym stempla staje się głównym wyznacznikiem żywotności stempla.

Najczęstszym rodzajem awarii miniaturowych stempli do spęczania na zimno nie jest zużycie powierzchni formującej, ale pęknięcie zmęczeniowe na przejściu pomiędzy korpusem stempla a kołkiem formującym. Rozwiązania stosowane w projektowaniu narzędzi precyzyjnych obejmują:

• Mieszane promienie ramion: Zastąpienie przejść o ostrych narożnikach promieniem od 0,3 mm do 0,8 mm w sposób ciągły zmniejsza Kt z około 3,5 do poniżej 1,8, mniej więcej podwajając trwałość zmęczeniową przy tej samej amplitudzie obciążenia.
• Stopniowa geometria korpusu: Zastosowanie dwustopniowego stożka korpusu za sworzniem rozkłada naprężenia przejściowe na większą długość osiową, redukując naprężenia szczytowe w dowolnym pojedynczym przekroju poprzecznym.
• Powierzchniowa obróbka ściskająca: Śrutowanie lub głębokie walcowanie trzpienia stempla wprowadza ściskającą warstwę naprężeń szczątkowych, która przeciwdziała składowej rozciągającej zmęczenia zginaniem, wydłużając żywotność stempla o 30% do 60% w zastosowaniach wymagających dużej liczby cykli.
• Optymalizacja gatunku materiału: Przejście ze standardowej stali narzędziowej D2 na gatunki stali narzędziowej wytwarzanej w metalurgii proszków (PM) (równoważne ASP23 lub HAP40) na poziomie miniaturowego stempla zapewnia bardziej równomierny rozkład węglików, eliminując duże skupiska węglików w konwencjonalnej stali narzędziowej, które działają jako miejsca inicjacji pęknięć.

Ponowne szlifowanie matryc do walcowania gwintów: kiedy oszczędza koszty i kiedy pogarsza wydajność

Matryce do walcowania gwintów należą do komponentów narzędzi, które najczęściej nadają się do ponownego szlifowania w produkcji śrub, a dobrze zarządzany program regeneracji może obniżyć koszt oprzyrządowania na część o 40–60% w porównaniu z jednorazową wymianą matrycy. Jednakże ponowne szlifowanie nie jest powszechnie stosowanym środkiem oszczędzającym koszty — istnieją szczególne warunki, w których ponowne szlifowanie przywraca pełną wydajność matrycy, oraz inne, w których powstają subtelnie wadliwe narzędzia, które powodują błędy kontroli w dalszej części następnej serii produkcyjnej.

Matryca nadaje się do ponownego szlifowania, gdy zużycie ogranicza się do strefy wejściowej i pierwszych dwóch do trzech zwojów części roboczej. W tym przypadku precyzyjne szlifowanie powierzchni usuwa kontrolowaną warstwę materiału wyjściowego o grubości od 0,02 mm do 0,05 mm na powierzchnię czołową, przywracając geometrię kształtu gwintu i ostrą definicję grzbietu. Prawidłowo przeszlifowaną płaską matrycę HSS można zazwyczaj zregenerować od trzech do pięciu razy, zanim korpus matrycy stanie się zbyt cienki, aby bezpiecznie wytrzymać naprężenia robocze.

Należy unikać ponownego szlifowania lub podchodzić do niego ostrożnie w następujących sytuacjach:

• Wżery lub mikroodpryski na flance: Wżery powierzchniowe na bokach gwintu, nawet po ponownym szlifowaniu, pozostawiają na walcowanym gwincie mikroodciski, które w powiększeniu ujawniają się jako wady powierzchniowe.
• Nierównomierne zużycie na całej szerokości matrycy: Jeśli wzór zużycia jest większy po jednej stronie matrycy, ponowne szlifowanie całej powierzchni czołowej usuwa więcej materiału z mniej zużytej strony niż to konieczne, przyspieszając postęp w kierunku minimalnej grubości korpusu matrycy.
• Matryce węglikowe z pęknięciami podpowierzchniowymi: Przed przystąpieniem do ponownego szlifowania matryce węglikowe, które zostały poddane szokowi termicznemu lub uderzeniu, należy sprawdzić za pomocą środka penetrującego barwnik lub fluorescencyjnego wykrywacza pęknięć.

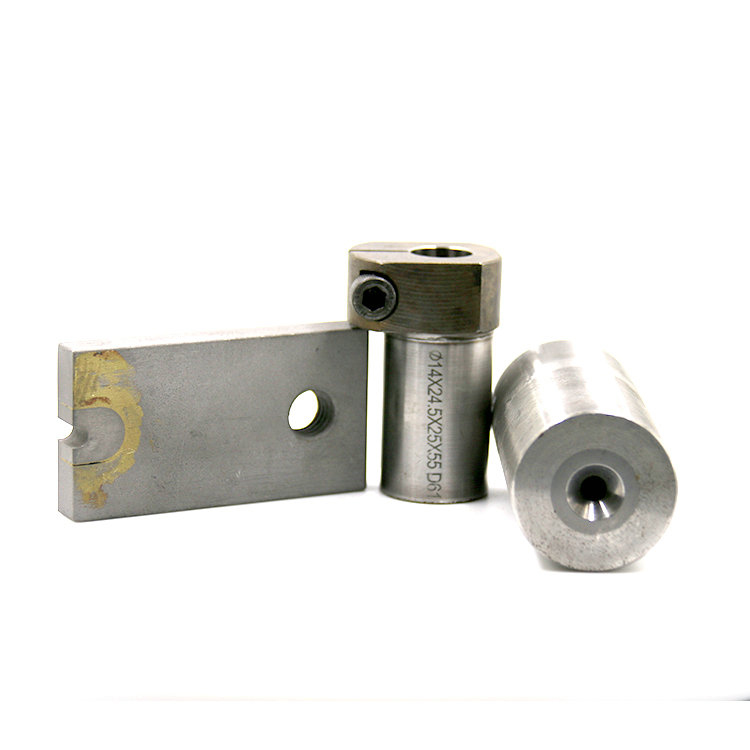

Tolerancje luzu stempla i matrycy dla niestandardowych profili łbów śrub

Niestandardowe geometrie łbów śrub — w tym łby kołnierzowe, łby radełkowane, niskoprofilowe łby płaskie i wielostopniowe konstrukcje kołnierzy — stawiają większe wymagania w zakresie kontroli luzu między stemplem a matrycą niż standardowe konfiguracje z łbem sześciokątnym lub stożkowym. Luz pomiędzy zewnętrzną średnicą stempla a wewnętrzną średnicą otworu matrycy określa zachowanie przepływu materiału podczas kucia na zimno: zbyt ciasny i stempel zatyka się lub zaciera; zbyt luźna, a uformowana główka wykazuje wypływki, niedopełnienie lub rozrzut wymiarowy, który nie przechodzi kontroli miernika.

W przypadku złożonych, niestandardowych profili luz należy dostosować w oparciu o określoną geometrię:

• Śruby z łbem kołnierzowym: Matryca musi zawierać precyzyjną kieszeń odciążenia kołnierza, której głębokość jest dopasowana do grubości kołnierza w zakresie ± 0,01 mm. Nadmierna głębokość powoduje niedopełnienie kołnierza; niewystarczająca głębokość powoduje wypływ na obwodzie kołnierza.
• Śruby z łbem radełkowanym: Luz pomiędzy zębami radełkowanymi a ścianą matrycy musi wynosić zero na końcach zębów — każdy luz umożliwia przepływ miękkiego półwyrobu do szczeliny i wytwarzanie niewyraźnego, płytkiego radełkowania.
• Śruby pasowane z korpusami o wielu średnicach: Każdy stopień średnicy wymaga własnej sekcji matrycy z indywidualnie kontrolowanymi prześwitami, a przejścia muszą być zaokrąglone, aby zapobiec koncentracji naprężeń w uformowanej części.

Produkcja niestandardowych śrub na zamówienie wymaga próbnych przejazdów, podczas których wartości luzu są iteracyjnie dostosowywane na podstawie wyników kontroli pierwszego artykułu. W Suzhou Anzhikou kadra inżynieryjna z ponad 20-letnim doświadczeniem w zakresie narzędzi zarządza procesem kwalifikacji we własnym zakresie, umożliwiając szybką iterację w przypadku złożonych geometrii głowicy i skracając czas od zatwierdzenia rysunku do przygotowania oprzyrządowania do produkcji do zaledwie 5 do 7 dni roboczych w przypadku większości niestandardowych konfiguracji.

Wykrywanie zużycia matrycy, zanim wpłynie to na zgodność ze sprawdzianem gwintu

Zużycie matrycy do walcowania gwintów jest procesem postępującym, który nie powoduje nagłej, skokowej zmiany jakości gwintu — stopniowo pogarsza wydajność, aż skumulowany błąd wymiarowy przekroczy granicę tolerancji i części zaczną nie spełniać wymagań kontroli sprawdzającej. Kluczem do utrzymania stałej jakości wyników jest wdrożenie praktyk monitorowania stanu matrycy, które wykrywają początek zużycia, zanim osiągnie ono próg uszkodzenia miernika.

Trendy średnicy podziałowej

Średnica podziałowa gwintu jest najbardziej czułym wskaźnikiem zużycia matrycy. W miarę zużywania się powierzchni bocznych matrycy efektywny kąt nacisku wywieranego na półfabrykat zmienia się, powodując stopniowe przesuwanie się średnicy podziałowej walcowanych gwintów w górę. Pomiar i rejestracja średnicy podziałowej od 5 do 10 części na zmianę za pomocą mikrometru do gwintów – i wykreślenie wyników w postaci wykresu kontrolnego – pozwala zespołowi produkcyjnemu zidentyfikować tendencję wzrostową i zaplanować wymianę lub ponowne szlifowanie matrycy w zaplanowanym oknie konserwacji, a nie w odpowiedzi na zdarzenie odrzucenia jakościowego.

Monitorowanie wykończenia powierzchni

Zużyta powierzchnia matrycy powoduje zauważalnie bardziej matowe, bardziej teksturowane boki gwintu na częściach walcowanych, w miarę pogarszania się ostrego wierzchołka matrycy. W środowiskach produkcyjnych z oświetlonymi stanowiskami kontrolnymi doświadczony operator może wykryć tę zmianę wizualnie, porównując części ze znaną, dobrą próbką referencyjną. W przypadku linii zautomatyzowanych system kontroli powierzchni oparty na kamerach, ustawiony na oznaczanie części o chropowatości powierzchni bocznej powyżej wartości progowej Ra, zapewnia bardziej obiektywne i spójne monitorowanie. Każda z metod zasadniczo wydłuża czas cyklu produkcyjnego, wychwytując degradację matrycy na wczesnym, możliwym do skorygowania etapie.
