Wkręty ustalające i wkręty dociskowe: profesjonalny przewodnik po wiedzy branżowej

Dlaczego wkręty dociskowe wypadają — i jak temu zapobiec

Jedną z najczęstszych usterek w przypadku śrub ustalających z gniazdem sześciokątnym jest wycięcie paska z gniazdem sześciokątnym, w wyniku którego klucz imbusowy nie gryzie, a wkręcenie lub wykręcenie śruby staje się niemożliwe. Rzadko zdarza się to z powodu uszkodzenia śruby — prawie zawsze sprowadza się to do trzech możliwych do uniknięcia przyczyn: użycia klucza o niewłaściwym rozmiarze, dokręcenia zużytego lub zbyt małego klucza sześciokątnego lub zainstalowania śruby z źle ustawionym oprzyrządowaniem, które zaokrągla rogi gniazda już przy pierwszym obrocie. Wewnętrzny heks w a śruba dociskowa jest precyzyjnie uformowany, a nawet niedopasowanie klucza do gniazda wynoszące 0,1 mm radykalnie zwiększa naprężenie stykowe na narożnik, przyspieszając zużycie.

Gatunek materiału śruby również odgrywa bezpośrednią rolę. Śruby ustalające ze stali nierdzewnej klasy 45H mają bardziej miękkie gniazdo niż wersje ze stali stopowej klasy 14.9 wykonane ze stali 40Cr lub SCM435. Gdy zastosowania wymagające wysokich momentów obrotowych wymagają stali nierdzewnej ze względu na odporność na korozję, najbardziej praktycznym ulepszeniem jest przejście na śrubę ustalającą z gniazdem TORX lub wielowypustem zamiast standardowego sześciokąta — napędy wielowypustowe rozdzielają moment obrotowy na więcej punktów styku i zmniejszają ryzyko wyrwania o ponad 30% w porównaniu z nasadami sześciokątnymi przy śrubach o równoważnych rozmiarach. W firmie Suzhou Anzhikou dostępne są niestandardowe konfiguracje napędów, w tym gniazda wielowypustowe, trójpłatkowe i podwójnie sześciokątne, z niestandardowymi śrubami dociskowymi o średnicy do M2.

Wybór odpowiedniego stylu końcówki wkrętu dociskowego dla danego zastosowania

Geometria wierzchołkowa śruby ustalającej nie jest kosmetyczna — określa, w jaki sposób przenoszone jest obciążenie, czy współpracujący wał jest trwale oznakowany i czy śruba poluzuje się pod wpływem wibracji. Wybór niewłaściwego typu końcówki jest częstą przyczyną przedwczesnego poluzowania, uszkodzenia wału i dryftu położenia w zespołach precyzyjnych. Każdy z pięciu najczęściej używanych stylów punktów służy do innego celu mechanicznego:

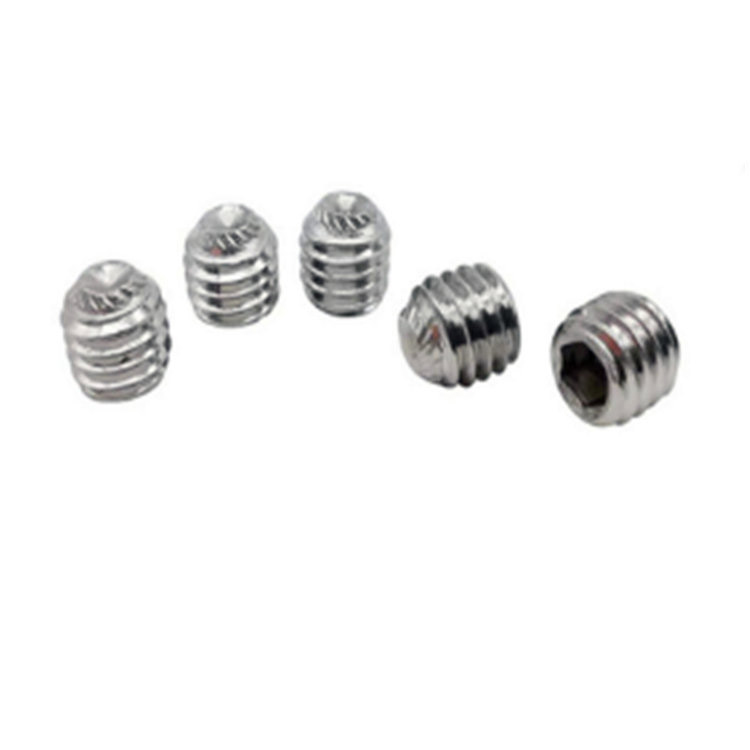

W praktyce punkty pucharowe stanowią ponad 70%. śruba ustalająca stosowany na całym świecie, ponieważ zapewnia mocne zgryz bez konieczności wstępnego nawiercania wcięcia na trzonku. Jednakże w przypadku przyrządów optycznych, precyzyjnych siłowników lub dowolnego zespołu, w którym spodziewany jest demontaż i zmiana położenia wału, właściwym wyborem jest płaski punkt — rozkłada on obciążenie zaciskające na większym obszarze i nie pozostawia trwałego śladu. Wkręty dociskowe z ząbkami są szczególnie przydatne w przyrządach indeksujących i mechanizmach tarczowych, gdzie wydłużony cylindryczny nosek łączy się z nawierconym krzyżowo otworem w wale, aby całkowicie wyeliminować luz obrotowy.

Specyfikacje momentu obrotowego i ukryte ryzyko nadmiernego dokręcenia śrub dociskowych

Większość inżynierów instynktownie przykłada moment dokręcania do śrub ustalających – mocny obrót, aż będzie wyczuwalny. To podejście jest problematyczne, ponieważ wkręty dociskowe, w przeciwieństwie do śrub przelotowych, nie mają kołnierza łba śruby, który sygnalizowałby obciążenie zacisku poprzez dotykowe sprzężenie zwrotne. Nadmierne dokręcenie śruby ustalającej o małej średnicy jest niezwykle łatwe i ma dwa destrukcyjne skutki: zdarcie gwintu w gwintowanym otworze (szczególnie w obudowach aluminiowych) i wewnętrzne odkształcenie gniazda sześciokątnego, które uniemożliwia późniejsze usunięcie.

Zalecane momenty dokręcania dla standardowych śrub ustalających z łbem gniazdowym ze stali stopowej (klasa 14.9) są następujące i należy je traktować raczej jako górne wartości graniczne niż wartości docelowe:

• M2 (klucz sześciokątny 0,9 mm): 0,1 – 0,15 N·m
• M2,5 (klucz sześciokątny 1,3 mm): 0,2 – 0,3 N·m
• M3 (klucz sześciokątny 1,5 mm): 0,4 – 0,6 N·m
• M4 (klucz imbusowy 2,0 mm): 1,0 – 1,5 N·m
• M5 (klucz imbusowy 2,5 mm): 2,0 – 3,0 N·m
• M6 (klucz imbusowy 3,0 mm): 4,0 – 5,5 N·m
• M8 (klucz imbusowy 4,0 mm): 9,0 – 12,0 N·m

Jeżeli materiałem macierzystym jest stop aluminium (np. 6061-T6), należy zmniejszyć powyższe wartości momentu obrotowego o około 40%, aby uniknąć wyciągnięcia gwintu. W przypadku zastosowań w środowiskach narażonych na wibracje — silniki, skrzynie biegów, pompy — nałożenie na gwinty niewielkiej ilości średnio wytrzymałego środka do zabezpieczania gwintów (odpowiednika Loctite 243) przed montażem jest bardziej niezawodne niż poleganie wyłącznie na momencie obrotowym. Eliminuje to potrzebę stosowania nadmiernej siły zaciskania przy jednoczesnym zachowaniu momentu zrywającego, który jest odporny na samoluzowanie pod cyklicznymi obciążeniami.

Wybór materiału innego niż stal nierdzewna: kiedy stosować wkręty dociskowe ze stali stopowej, mosiądzu lub tytanu

Domyślnym założeniem dla śrub ustalających odpornych na korozję jest stal nierdzewna — zazwyczaj A2 (304) lub A4 (316). Chociaż jest to odpowiednie dla większości środowisk, nie zawsze jest to wybór optymalny, a wybór niewłaściwego materiału prowadzi do problemów, które stają się widoczne dopiero po instalacji. Zrozumienie kompromisów między dostępnymi materiałami jest niezbędne w przypadku zastosowań precyzyjnych i specjalistycznych.

Stal stopowa (gatunek 12,9/14,9)

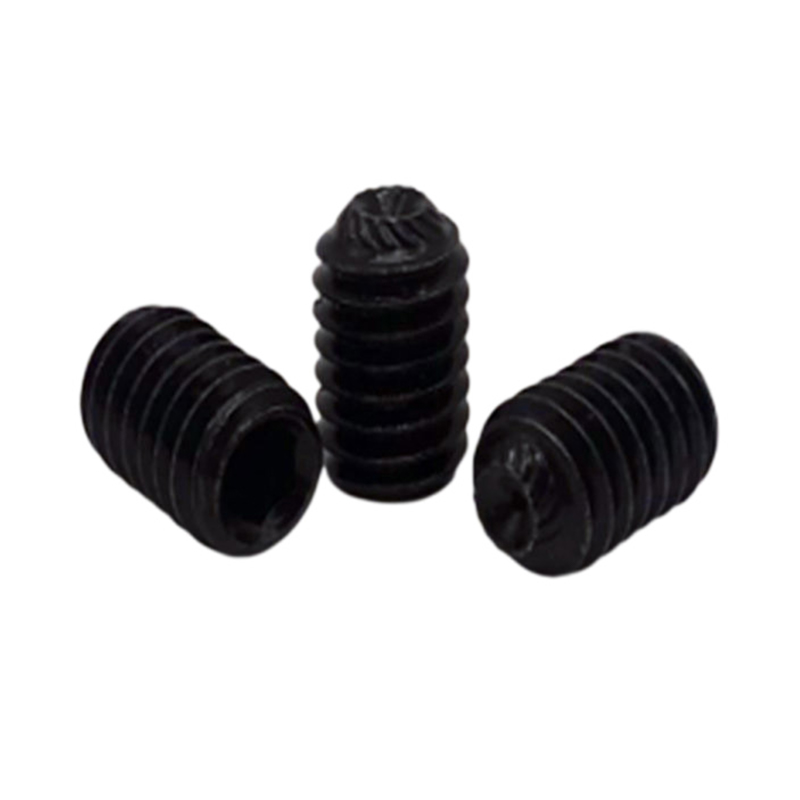

Śruby ustalające ze stali stopowej pokrytej czarnym tlenkiem lub fosforanem cynku zapewniają najwyższą twardość i wytrzymałość wewnętrzną gniazda spośród wszystkich standardowych opcji. Rdzeń poddany obróbce cieplnej (zwykle stal SCM435 lub 40Cr) jest odporny na odkształcenie gniazda pod wpływem wysokiego momentu obrotowego, co czyni je właściwym wyborem do zastosowań wymagających dużej siły mocowania na hartowanych wałach. Nie nadają się do środowisk wilgotnych lub agresywnych chemicznie bez dodatkowego zabezpieczenia powierzchni.

Mosiężne śruby ustalające

Mosiężne wkręty dociskowe są niemagnetyczne, nieiskrzące i przewodzące prąd elektryczny — dzięki właściwościom są niezastąpione w elektronice, środowiskach zagrożonych wybuchem i precyzyjnych instrumentach, w których elementy żelazne mogłyby powodować zakłócenia. Bardziej miękki mosiężny grot zapobiega również zarysowaniom na polerowanych wałach ze stali nierdzewnej lub chromie. Ich niższa twardość oznacza, że ​​mosiężne śruby ustalające nigdy nie powinny być stosowane w mocowaniach wymagających wysokiego momentu obrotowego, ale w przypadku śrub regulacyjnych, styków uziemiających i pozycjonowania czujników w sprzęcie medycznym lub laboratoryjnym często jedynym właściwym wyborem jest mosiądz.

Tytanowe śruby ustalające

Wkręty dociskowe z tytanu klasy 5 (Ti-6Al-4V) są przeznaczone do zastosowań w przemyśle lotniczym, wysokiej klasy kolarstwie i urządzeniach medycznych, gdzie krytyczna jest redukcja masy i wymagana jest odporność na korozję w płynach ustrojowych lub agresywnej atmosferze. Tytanowe śruby ustalające, stanowiące około 56% masy równoważnej stali nierdzewnej, zapewniają znaczną oszczędność masy w zespołach, w których stosuje się dziesiątki elementów złącznych. Zacieraniu się – tendencji tytanu do zgrzewania się na zimno w wyniku kontaktu ślizgowego – należy przeciwdziałać, nakładając na gwinty przed montażem środek przeciwzatarciowy.

Długość zazębienia gwintu: najbardziej pomijany parametr w konstrukcji śruby ustalającej

W przeciwieństwie do standardowej śruby, w przypadku której połączenie gwintu można wizualnie potwierdzić poprzez zliczenie odsłoniętych gwintów, śruba ustalająca jest całkowicie wpuszczona w ślepy gwintowany otwór, co uniemożliwia wzrokowe sprawdzenie głębokości połączenia po montażu. Niewystarczające połączenie gwintu jest jedną z głównych przyczyn awarii wyciągania śruby ustalającej pod obciążeniem osiowym i prawie zawsze jest to błąd konstrukcyjny, a nie wada produkcyjna.

Minimalna długość połączenia gwintu wymagana do uzyskania pełnej wytrzymałości śruby na rozciąganie zależy od względnej twardości śruby i gwintowanego materiału. Poniższe wytyczne dotyczą standardowych śrub ustalających z gniazdem:

• Śruba ze stali stopowej w stalowej obudowie: Minimalne zaangażowanie = 1,0 × nominalna średnica śruby (np. M6 wymaga co najmniej 6 mm zaangażowania gwintu).
• Śruba ze stali stopowej w aluminiowej obudowie: Minimalne zaangażowanie = 1,5–2,0 × nominalna średnica śruby w celu skompensowania niższej wytrzymałości na rozciąganie gwintów aluminiowych.
• Śruba ze stali nierdzewnej w obudowie z tworzywa sztucznego: Minimalne zaangażowanie = 3,0× średnica nominalna śruby; Zdecydowanie zalecane są wkładki spiralne (np. Helicoil).
• W środowiskach wibracyjnych: Dodać 25–50% do powyższych wartości minimalnych jako margines bezpieczeństwa przed postępującym poluzowaniem.

Jeżeli grubość ścianki obudowy nie pozwala na odpowiednią głębokość osadzenia, rozwiązaniem jest albo zwiększenie średnicy śruby, albo przejście na dłuższą śrubę dociskową i zastosowanie występu z gwintem przelotowym. Wkręty ustalające o niestandardowej długości — w tym o długościach niestandardowych niedostępnych w magazynie — można wyprodukować według dokładnych specyfikacji, co jest częstym wymogiem projektantów mechanizmów precyzyjnych pracujących z obudowami kompaktowymi.

Rozwiązania zapobiegające poluzowaniu specyficzne dla wkrętów dociskowych w zespołach obrotowych

Standardowe śruby ustalające stosowane do mocowania kół pasowych, kół zębatych, krzywek i kołnierzy na obracających się wałach należą do elementów złącznych najbardziej narażonych na wibracje w każdej maszynie. W przeciwieństwie do elementów złącznych kołnierzowych, w których występuje tarcie pod łbem śruby, wkręty dociskowe opierają się wyłącznie na tarciu gwintu i połączeniu punktowym z wałem, aby zapobiec poluzowaniu. W zespołach obracających się stale – szczególnie tych, w których występuje zmiana kierunku, cykle start-stop lub niezrównoważone obciążenia – często jest to niewystarczające bez dodatkowych środków.

Najskuteczniejsze strategie zapobiegania poluzowaniu śrub ustalających w zastosowaniach obrotowych, w kolejności od najprostszych do najbardziej wytrzymałych, to:

• Układanie podwójnych śrub ustalających: Zamontuj dwie śruby ustalające tego samego rozmiaru w tym samym gwintowanym otworze, przy czym śruba wewnętrzna jest ustawiona na odpowiedni moment obrotowy, a śruba zewnętrzna jest mocno dokręcona. Wstępne napięcie ściskające pomiędzy dwiema śrubami radykalnie zwiększa odporność na samoodkręcanie bez żadnych dodatkowych elementów.
• Przesunięte podwójne śruby ustalające: Użyj dwóch otworów gwintowanych przesuniętych o 90° lub 120° na obwodzie piasty. Dzięki temu obciążenie zaciskające rozkłada się bardziej równomiernie wokół wału i zapobiega napinaniu się lub przesuwaniu osiowemu wału pod obciążeniem mimośrodowym.
• Śruby ustalające z łatką nylonową: Posiadają one wstępnie nałożoną nylonową łatkę na bokach gwintu, która podczas instalacji odkształca się w pasujący gwint, tworząc mechaniczną blokadę niezależną wyłącznie od tarcia. Skuteczny w zastosowaniach, w których zabronione są płynne środki zabezpieczające gwinty.

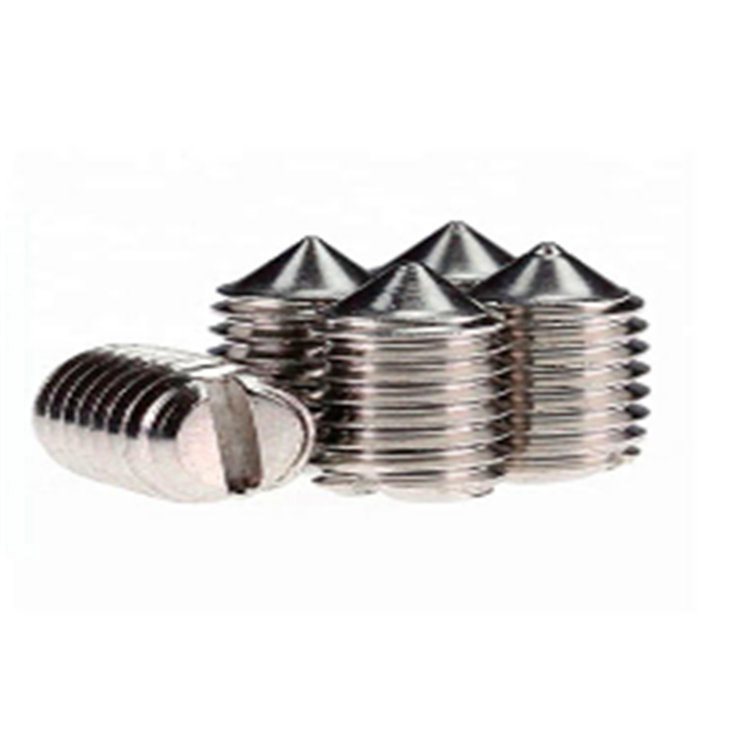

• Wstępnie nawiercone wcięcia wału: W przypadku instalacji na stałe małe stożkowe wgłębienie wywiercone w wale w miejscu styku śruby ustalającej — dopasowane do śruby ustalającej ze stożkiem — tworzy wymuszoną blokadę mechaniczną, która jest odporna zarówno na ruchy obrotowe, jak i osiowe, nawet przy silnych wibracjach.

Śruby ustalające z łatką nylonową i śrubami ustalającymi z całkowicie nylonową końcówką to elementy niestandardowe, które wymagają specjalnego oprzyrządowania produkcyjnego. Możliwości produkcyjne firmy Suzhou Anzhikou obejmują wkręty ustalające z wkładkami nylonowymi z pokryciem łat zoptymalizowanym pod kątem cykli instalacji jednorazowego lub wielokrotnego użytku, produkowane według określonych przez klienta rozmiarów, długości i geometrii wierzchołków.
