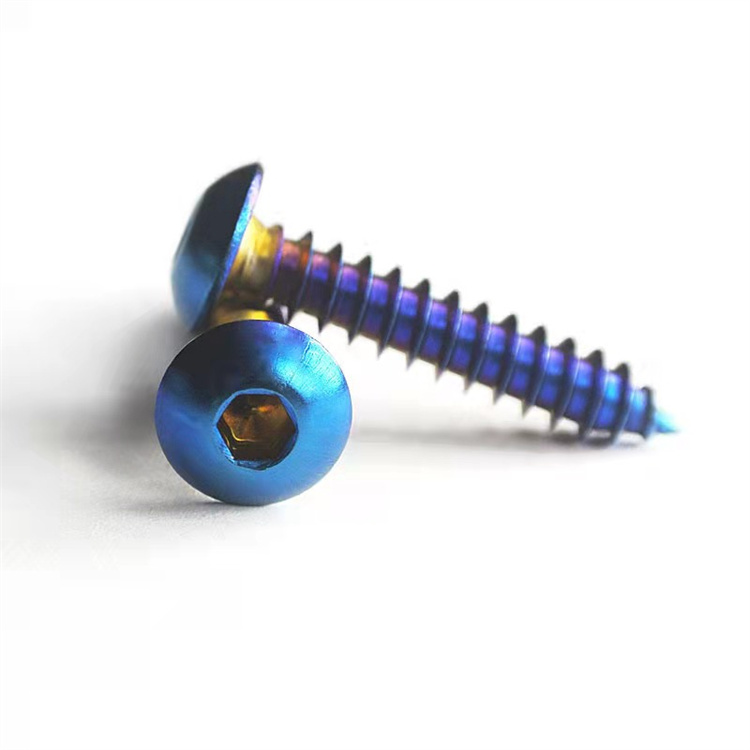

Wybór gatunku stopu tytanu: Ti-6Al-4V kontra komercyjnie czysty tytan do śrub precyzyjnych

Rozróżnienie między stopami tytanu alfa-beta a gatunkami tytanu czystymi na rynku (CP) określa, czy śruba wytrzymuje cykliczne obciążenie w turbinie lotniczej, czy też przedwcześnie koroduje w wymienniku ciepła wody morskiej. Producent Suzhou Anzhikou Hardware Technology Co., Ltd śruby tytanowe w Ti-6Al-4V (klasa 5), Ti-6Al-4V ELI (klasa 23), PK, klasa 2 i PKP klasa 4, przy czym każdy stop wymaga zasadniczo innych parametrów spęczania na zimno. Ti-6Al-4V osiąga wytrzymałość na rozciąganie 950 MPa w stanie wyżarzonym – mniej więcej dwukrotnie większą niż wytrzymałość CP Grade 2 – ale jego zawartość 6% aluminium i 4% wanadu tworzy dwufazową mikrostrukturę, która agresywnie utwardza ​​się podczas odkształcenia. Importowany na Tajwan sprzęt do spęczania na zimno firmy Anzhikou Hardware łagodzi ten problem poprzez wielostanowiskowe formowanie progresywne: pierwsza stacja spęcza półfabrykat w temperaturze 650°C do 40% końcowej wysokości główki, druga stacja kończy głowicę w temperaturze otoczenia poprzez wyżarzanie pośrednie, a walcowanie gwintów następuje dopiero po pełnym cyklu odprężania w temperaturze 480°C przez dwie godziny.

Śruby tytanowe klasy CP 2, choć wytrzymałość na rozciąganie ograniczona do 345 MPa, zapewniają doskonałą odkształcalność i odporność na korozję w redukującym środowisku kwaśnym. Brak pierwiastków stopowych eliminuje ogniwa korozji galwanicznej, które mogą rozwijać się w Ti-6Al-4V, gdy fazy alfa i beta tworzą mikroskopijne różnice potencjałów. Do zastosowań w implantach medycznych – jednym z kluczowych rynków w portfolio eksportowym Anzhikou Hardware do 40 krajów i obszarów – często określa się klasę CP 2 dla śrub kostnych w zastosowaniach nienośnych, gdzie osteointegracja ma pierwszeństwo przed wytrzymałością mechaniczną. W zakładzie firmy o powierzchni 2000 metrów kwadratowych znajdują się piece do wyżarzania próżniowego, które utrzymują poziom tlenu poniżej 50 ppm podczas obróbki cieplnej, zapobiegając tworzeniu się powłoki alfa, która pogarszałaby trwałość zmęczeniową.

Właściwości mechaniczne i mapowanie zastosowań

Oznaczenie ELI w klasie 23 oznacza wyjątkowo niską zawartość substancji śródmiąższowych – w szczególności tlenu poniżej 0,13% i żelaza poniżej 0,25%. Ta śródmiąższowa kontrola poprawia odporność na pękanie o 15% w porównaniu ze standardową klasą 5, co czyni ją domyślnym wyborem dla śrub stabilizujących kręgosłup, gdzie pojedyncze pęknięcie zmęczeniowe może mieć katastrofalne skutki. Proces certyfikacji materiałów Anzhikou Hardware obejmuje spektrometrię mas z wyładowaniem jarzeniowym w celu sprawdzenia poziomów międzywęzłowych, z pełną identyfikowalnością od źródła gąbki tytanowej do gotowej partii śrub.

Tytan do walcowania gwintów: zużycie matryc i chemia smarowania

Walcowanie gwintów śruba ze stopu tytanu s generuje współczynnik zużycia narzędzi od 8 do 12 razy większy niż w przypadku równoważnych operacji ze stali węglowej, nie ze względu na twardość tytanu – która pozostaje skromna i wynosi 36 HRC dla wyżarzonego Ti-6Al-4V – ale ze względu na jego reaktywność chemiczną na styku matrycy-przedmiotu obrabianego. W temperaturach rzutowych od 400°C do 600°C powstających podczas formowania gwintu, tytan aktywnie rozpuszcza składniki stali narzędziowej, przenosząc cząstki węglika z matrycy na powierzchnię gwintu śruby. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. walczy z tym problemem poprzez połączenie wyboru materiału matrycy i strategii smarowania udoskonalanych na przestrzeni 20 lat doświadczenia w produkcji przemysłowej.

Hierarchia materiałów matryc do walcowania gwintów tytanowych

• Matryce ze stali szybkotnącej M2 zapewniają od 2000 do 3000 sztuk na jedno ostrzenie podczas walcowania tytanowych śrub CP klasy 2 z prędkością powierzchniową 15 metrów na minutę. Zawartość 6% wolframu i 5% molibdenu jest odporna na rozpuszczanie lepiej niż standardowa stal narzędziowa D2, chociaż żywotność matrycy pozostaje nieekonomiczna w przypadku dużych kontraktów lotniczych.
• Matryce ASP2030 wykonane w technologii metalurgii proszków, zawierające 8,5% kobaltu i zaawansowanej dystrybucji węglików, wydłużają żywotność do 15 000 sztuk na jedno ostrzenie dla Ti-6Al-4V. Anzhikou Hardware określa je dla serii produkcyjnych przekraczających 50 000 sztuk, amortyzując 4-krotnie wyższy koszt matrycy w wydłużonym okresie międzyserwisowym.
• Matryce z diamentu polikrystalicznego (PCD) reprezentują poziom premium, osiągając od 80 000 do 120 000 sztuk pomiędzy cyklami konserwacji. Struktura węgla diamentu jest termodynamicznie stabilna w stosunku do rozpuszczania tytanu, chociaż matryce PCD wymagają sztywnych ustawień maszyn – dostępnych w importowanym przez firmę sprzęcie do walcowania gwintów z Japonii – aby zapobiec odpryskiwaniu kruchej warstwy diamentu.

Chemia smarowania okazuje się równie istotna. Standardowe płyny obróbkowe na bazie oleju mineralnego rozkładają się w temperaturach walcowania gwintów tytanowych, pozostawiając pozostałości węglowe, które zatykają boki gwintu. Anzhikou Hardware wykorzystuje syntetyczne smary na bazie estrów z dodatkami odpornymi na wysokie ciśnienia, zawierającymi związki chloru i siarki. Tworzą one ochronne trybofilmy na styku matrycy, zmniejszając współczynnik tarcia z 0,6 (na sucho) do 0,15 i odpowiednio zmniejszając chropowatość powierzchni gwintu z Ra 1,6 μm do Ra 0,4 μm. System jakości ISO9001:2015 firmy monitoruje degradację smaru poprzez miareczkowanie liczby kwasowej, wymieniając płyn, zanim produkty utleniania będą mogły zanieczyścić powierzchnie gwintu.

Mechanizmy zacierania w połączeniach tytan-tytan i tytan-stal nierdzewna

Tytan wykazuje największą podatność na zacieranie ze wszystkich powszechnie stosowanych metali konstrukcyjnych, a zużycie adhezyjne rozpoczyna się już przy naciskach kontaktowych tak niskich jak 100 MPa — znacznie poniżej ciśnień osadzania generowanych przez standardowe wartości momentu obrotowego. Gdy śruba ze stopu tytanu jest wkręcana w nakrętkę z tytanu lub stali nierdzewnej, ochronna warstwa tlenku (TiO₂ o grubości od 2 do 10 nanometrów) pęka pod wpływem miejscowego kontaktu, odsłaniając goły tytan, który zgrzewa się na zimno z współpracującą powierzchnią. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. rozwiązuje ten problem poprzez modyfikację powierzchni, a nie po prostu doradzając redukcję momentu obrotowego, uznając, że niewystarczające obciążenie zaciskające powoduje własne tryby awarii w wyniku rozłączenia połączeń.

Obróbka powierzchni zapobiegająca zatarciu śrub tytanowych

Do zastosowań w turbinach lotniczych, gdzie śruby tytanowe mocują osłony Inconel, firma Anzhikou Hardware zaleca powłokę CrN nakładaną metodą PVD łukiem katodowym. Granica temperatury powłoki wynosząca 700°C uwzględnia przejściowe przegrzania w warunkach udarów silnika, natomiast jej współczynnik tarcia wynoszący 0,30 pozwala na stosowanie standardowych tabel momentu obrotowego bez redukcji o 30% wymaganej zwykle w przypadku niepowlekanego tytanu. Linia produkcyjna firmy zapobiegająca luzowaniu może nakładać te powłoki selektywnie — pokrywając tylko część gwintowaną, pozostawiając łeb śruby niepokryty, aby zapewnić ciągłość uziemienia elektrycznego.

Produkcja miniaturowych śrub tytanowych: wyzwania poniżej M1.0

Produkcja śrub tytanowych o średnicach zewnętrznych poniżej 1,0 mm przesuwa technologię kucia na zimno do granic możliwości metalurgicznych. Sześciokątna, zwarta struktura krystaliczna tytanu zapewnia tylko trzy niezależne systemy poślizgu w temperaturze pokojowej, w porównaniu z dwunastoma w przypadku metali sześciennych z centrowaną powierzchnią, takich jak miedź czy austenityczna stal nierdzewna. Ta ograniczona odkształcalność oznacza, że ​​formowanie główki na półfabrykatach z mikrotytanu wymaga rozłożenia naprężeń na wielu etapach formowania z pośrednimi wyżarzaniami rekrystalizacyjnymi. Suzhou Anzhikou Hardware Technology Co., Ltd. wykorzystuje swoją zdolność do produkcji miniaturowych śrub o średnicy zewnętrznej do 0,6 mm poprzez opatentowaną czterostopniową sekwencję nacinania opracowaną przez 10 inżynierów firmy.

Parametry procesu dla submilimetrowych śrub tytanowych

W pierwszym etapie cylindryczna preforma jest wytłaczana z półfabrykatu drutu o średnicy 0,8 mm przy stopniu redukcji wynoszącym 15%, wytwarzając ciepło wystarczające w wyniku odkształcenia plastycznego, aby aktywować dodatkowe systemy poślizgu. Drugi etap, wykonywany po 10-minutowym wyżarzaniu w temperaturze 600°C w argonie, powoduje spęczenie preformy do 50% końcowej średnicy główki. Trzeci etap kończy profilowanie głowicy z okresem zatrzymania wynoszącym 0,3 sekundy przy maksymalnym nacisku stempla, umożliwiając relaksację naprężeń i zapobieganie sprężynowaniu. Czwarty etap przebija wgłębienie napędu — zwykle Phillips lub sześciokątne w przypadku śrub mikrotytanowych — za pomocą stempli węglikowych z kątem pochylenia 5 stopni, aby skompensować skurcz termiczny tytanu wynoszący 8,6 × 10⁻⁶/°C od temperatury formowania do temperatury otoczenia.

Walcowanie gwintów on these micro screws presents additional complications. Standard thread rolling dies generate root radii of 0.1mm for M0.8 threads, but titanium's notch sensitivity means that any surface irregularity at this scale acts as a fatigue crack initiator. Anzhikou Hardware's Japan-imported thread rolling wire equipment employs dies polished to mirror finishes (Ra 0.05μm) and rolling forces monitored through piezoelectric load cells with 0.1N resolution. Deviations exceeding 2% from the programmed force profile trigger automatic rejection, preventing under-rolled threads with incomplete root fill from entering the inspection stream.

Roczna zdolność produkcyjna zakładu Anzhikou Hardware wynosząca 2000 metrów kwadratowych obejmuje zarówno serie prototypowe po 500 sztuk na potrzeby opracowywania urządzeń medycznych, jak i zamówienia hurtowe na 500 000 sztuk elektroniki użytkowej. W przypadku submilimetrowych śrub tytanowych firma utrzymuje wydzieloną sekcję pomieszczeń czystych w fabryce o powierzchni 2000 metrów kwadratowych, zapobiegając zanieczyszczeniu cząsteczkami unoszącymi się w powietrzu, które osadzałyby się w miękkiej powierzchni tytanu i powodowały powstawanie naprężeń.

Działanie korozyjne w środowiskach chlorkowych: wżery i ataki szczelinowe

Reputacja tytanu w zakresie wyjątkowej odporności na korozję sprawdza się w środowiskach utleniających, w których ochronna warstwa TiO₂ gęstnieje i samonaprawia się. Jednakże podczas redukcji roztworów chlorków – szczególnie kwasu chlorowodorowego, chlorku żelaza lub wody morskiej w temperaturze powyżej 70°C – warstwa ta rozpada się lokalnie, inicjując korozję wżerową, która penetruje z szybkością przekraczającą 1 mm rocznie. Suzhou Anzhikou Hardware Technology Co., Ltd. doradza klientom w wyborze śrub ze stopu tytanu w oparciu o konkretne stężenie chlorku i temperaturę, zamiast zakładać uniwersalną odporność na korozję.

Progi środowiskowe dotyczące stosowania śrub tytanowych

• Woda morska w temperaturze otoczenia: CP Grade 2 i Ti-6Al-4V działają przez czas nieokreślony przy szybkości korozji poniżej 0,002 mm rocznie. Jednakże korozja szczelinowa inicjuje się w złączach uszczelnianych, gdzie zubożenie tlenu stwarza warunki redukujące. Anzhikou Hardware zaleca stosowanie śrub pokrytych Pt-Ir lub ochrony katodowej dla elementów złącznych w stale zanurzonych szczelinach.
• Kwas solny w stężeniu poniżej 5% w temperaturze 25°C: Klasa CP 2 toleruje krótkotrwałą ekspozycję, ale ulega ogólnej korozji w ilości 0,1 mm rocznie. Do instalacji stałych w rozcieńczonym HCl firma produkuje śruby tytanowe klasy 7 zawierające 0,15% palladu, który przesuwa potencjał korozji do obszaru pasywnego i zmniejsza współczynnik ataku o dwa rzędy wielkości.
• Środowisko basenowe: Połączenie chloru (1-3 ppm wolnego Cl₂) i okresowych wahań pH poniżej 7,0 stwarza warunki, w których standardowy Ti-6Al-4V wykazuje pękanie korozyjne naprężeniowe przy jednoczesnym obciążeniu do 75% granicy plastyczności. 20-letnie doświadczenie Anzhikou Hardware w dostosowywaniu śrub niestandardowych obejmuje specyfikację ELI klasy 23 dla elementów złącznych sprzętu nurkowego, gdzie obniżona zawartość tlenu poprawia odporność na SCC.

Do zastosowań związanych z przetwarzaniem chemicznym, gdzie śruby tytanowe muszą być odporne zarówno na korozję, jak i obciążenia mechaniczne, Anzhikou Hardware oferuje badania z podwójną certyfikacją: ASTM F1472 dla właściwości mechanicznych i ASTM G48 Metoda A dla odporności na wżery w 6% roztworze chlorku żelaza. To połączone podejście, wsparte pełnym asortymentem sprzętu badawczego firmy, gwarantuje, że elementy złączne nie ulegną uszkodzeniu w wyniku mechanizmów korozji, których nie wykryłyby same testy mechaniczne.

Ekonomika redukcji masy: śruby tytanowe w zastosowaniach transportowych

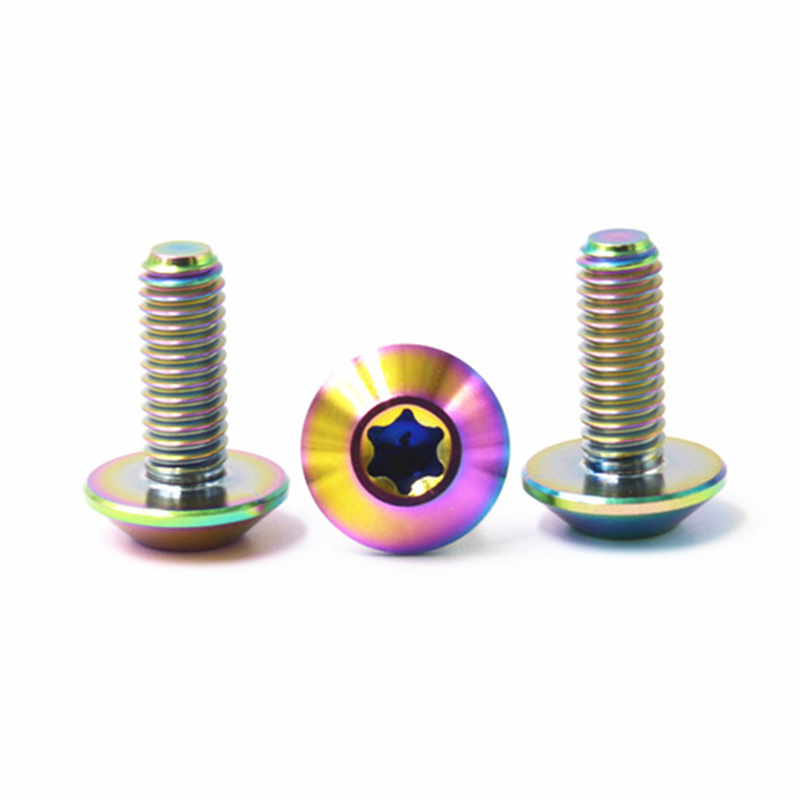

Przy 4,43 g/cm3 stopy tytanu zapewniają gęstość o 44% mniejszą niż stal i tylko o 60% wyższą niż aluminium, zapewniając jednocześnie stosunek wytrzymałości do masy przewyższający wszystkie powszechnie stosowane metale konstrukcyjne z wyjątkiem zaawansowanych kompozytów z włókna węglowego. W zastosowaniach transportowych, gdzie każdy gram przekłada się na zużycie paliwa lub ładowność, tytanowe śruby zapewniają ukierunkowaną redukcję masy bez problemów z kompatybilnością galwaniczną, które pojawiają się, gdy aluminiowe elementy złączne stykają się z włóknem węglowym. Firma Suzhou Anzhikou Hardware Technology Co., Ltd. dostarczała śruby ze stopu tytanu zespołom wyścigowym i podwykonawcom z branży lotniczej i kosmicznej, gdzie wymiana stalowych elementów złącznych na odpowiedniki tytanu zmniejsza masę pojazdu o 0,5 do 2,0 kilogramów na zespół.

Analiza kosztów i korzyści konwersji tytanowych elementów złącznych

Obliczenia zwrotu nakładów zakładają kontekst wyścigowy, w którym każdy kilogram redukcji masy poprawia czas okrążeń o 0,03 sekundy na kilometr długości toru, co przekłada się na punkty w mistrzostwach i wartość sponsoringu. W przypadku lotnictwa komercyjnego ekonomika jest inna: jeden kilogram usunięty z płatowca pozwala zaoszczędzić około 4000 litrów paliwa do silników odrzutowych rocznie, co sprawia, że ​​premie za tytanowe elementy złączne są ekonomicznie uzasadnione w całym 25-letnim okresie użytkowania samolotu. Działalność eksportowa Anzhikou Hardware do 40 krajów i obszarów obejmuje bezpośrednie dostawy do producentów z branży lotniczej i kosmicznej Tier 2, z pełną certyfikacją materiałów i identyfikowalnością partii, spełniającą wymagania AS9100D w ramach podstawy jakości firmy ISO9001:2015.

Filozofia biznesowa firmy „najpierw jakość, ciągłe innowacje, optymalizacja kosztów, poprawa szybkości” bezpośrednio wspiera optymalizację produkcji śrub tytanowych. Najnowsze innowacje technologiczne obejmują zastosowanie drutu tytanowego o kształcie zbliżonym do netto i kontrolowanych profilach tlenowych, co pozwala zmniejszyć ilość złomów wydobywczych z 12% do 4% i skrócić czas realizacji zamówień na niestandardowe śruby ze stopu tytanu z 8 do 5 tygodni. Ta wydajność operacyjna umożliwia firmie Anzhikou Hardware oferowanie konkurencyjnych cen pomimo wyższych kosztów surowca tytanu, rozszerzając dostęp do technologii tytanowych elementów złącznych poza tradycyjne rynki lotnicze i medyczne, obejmując wyczynowe kolarstwo, wyścigi morskie i wysokiej jakości elektronikę użytkową.
